热敏电阻价格便宜,易于用于温度测量。唯一复杂的部分是用于将电压输出电平转换为测量温度的数学运算,但是我们在下面的Arduino草图中为您提供了这一点。
本教程中使用的软件可以在这里下载:
Arduino热敏电阻软件
本教程中使用的硬件:
- 热敏电阻温度传感器 (您还需要一个10k电阻)。
- Arduino板(Uno,Mega,Duemilanove等)
说明:
-----
如果这是您的第一个Arduino项目,请首先阅读我们的“ Arduino:入门 ”教程。
-----
我们将使用LCD读取热敏电阻的温度。按照我们的Arduino LCD教程,使液晶显示器与您的Arduino一起工作。如果您不想使用LCD来获取温度读数,则可以随时更改草图以使用Arduino的串行连接到计算机,从串行监视器读取温度。
使用您的无焊料面包板做热敏电阻连接:
软件:
在这里下载示例Arduino热敏电阻软件,并解压缩文件。
您现在将有一个名为“arduino_thermistor”的文件夹
启动Arduino软件并通过点击File-> Sketchbook-> Open来加载Arduino热敏电阻的例子程序
导航到arduino_thermistor文件夹并选择“arduino_thermistor.pde”文件。

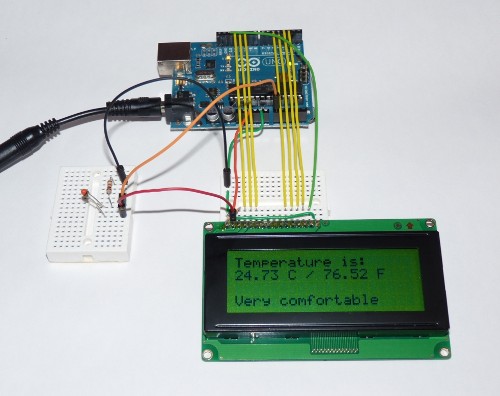

点击“Upload to I / O board”按钮,将Arduino热敏电阻草图传送到Arduino板上。上传之后,您应该看到LCD上显示的当前温度。
这里是代码:
/ *
Arduino热敏电阻示例软件
教程:http://www.hacktronics.com/Tutorials/arduino-thermistor-tutorial
Copyright(c)2010 Mark McComb,hacktronics LLC
许可证:http://www.opensource.org/licenses/mit -license.php(去疯狂)
* /
#包括<LiquidCrystal.h>
的#include <math.h>中
/ *
LCD连接:
RS(LCD销4)Arduino的销12
RW(LCD引脚5)到Arduino的销11
使(LCD引脚6)到Arduino引脚10
LCD引脚15到Arduino引脚13
LCD引脚d4,d5,d6,d7到Arduino引脚5,4,3,2
* /
液晶LCD(12,11,10, 3,2);
int backLight = 13; //引脚13将控制背光灯
void setup(void){
pinMode(backLight,OUTPUT);
digitalWrite(backLight,HIGH); //打开背光 将“HIGH”替换为“LOW”将其关闭。
lcd.begin(20,4); //行,列。使用16,2为一个16x2液晶显示器等
lcd.clear(); //开始一个空白的屏幕
lcd.setCursor(0,0); //设置光标到列0,行0
}
double Thermister(int RawADC){
double Temp;
对于公式
Temp = log(((10240000 / RawADC) - 10000)),请参阅http://en.wikipedia.org/wiki/Thermistor 。
Temp = 1 /(0.001129148 +(0.000234125 * Temp)+(0.0000000876741 * Temp * Temp * Temp));
温度=温度 - 273.15; //将Kelvin转换成Celcius
返回Temp;
}
void printTemp(void){
double fTemp;
double temp = Thermister(analogRead(0)); //读取传感器
lcd.clear();
lcd.setCursor(0,0);
lcd.print(“温度是:”);
lcd.setCursor(0,1);
lcd.print(温度);
lcd.print(“C /”);
fTemp =(temp * 1.8)+32.0; //转换为美国
lcd.print(fTemp);
lcd.print(“F”);
if(fTemp> 68 && fTemp <78){
lcd.setCursor(0,3);
lcd.print(“非常舒服”);
}
}
void loop(void){
printTemp();
延迟(1000);
}
