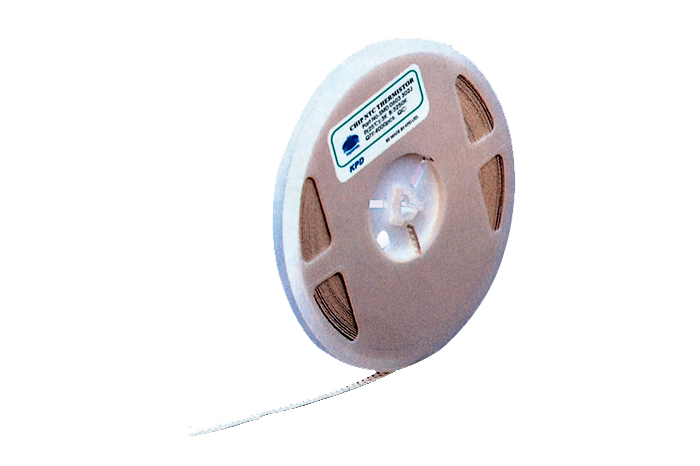

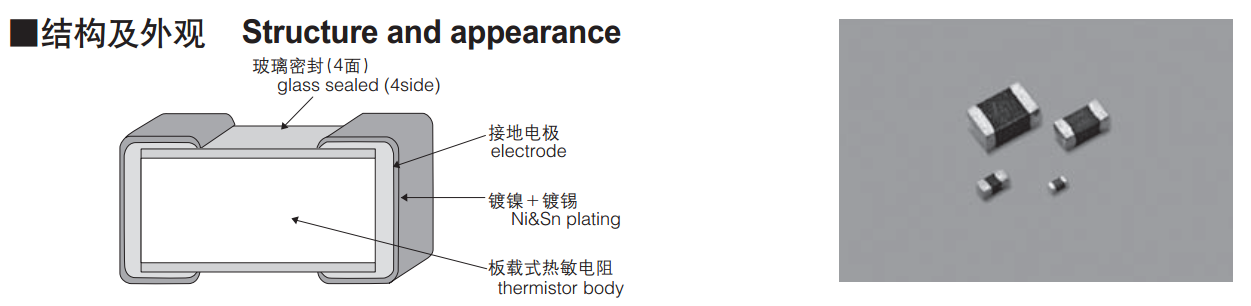

产品简介: SMD贴片式热敏电阻 特点: 体积小,适合高密度PCB 响应时间快,精密度高 可焊性好 玻璃表面保护,高稳定性……
表面NTC贴片型热敏电阻,可和半导体及被动元器件等电子部品一次性贴装在基板上,最适合用于HDD的电流控制、CD・DVD用光学头的温度补偿电路、LED照明的温度监视、电池组的温度控制等各种用途的温度检出电路。

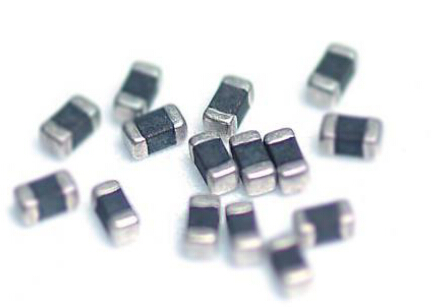

贴片NTC热敏电阻共有4个常规型号:0402(1005),0603(1608),0805(2012),1206(3216),尺寸大小可以参考下表:
封装类型 | L(长) | W(宽) | T(厚) | M(端头宽) |
0402(1005) | 0.04±.006(1.0±0.15) | 0.02±.004(0.5±0.10) | 0.024max(0.60max) | 0.004min(0.10min) |
0603(1608) | 0.063±.006(1.6±0.15) | 0.031±.006(0.8±0.15) | 0.037max(0.95max) | 0.004min(0.10min) |
0805(2012) | 0.08±.008(2.0±0.20) | 0.05±.008(1.25±0.2) | 0.05max(1.25max) | 0.006min(0.15min) |
1206(3216) | 0.126±.008(3.2±0.20) | 0.063±.008(1.6±0.20) | 0.063max(1.60max) | 0.008min(0.20min) |
NTC贴片式热敏电阻是通过胶带铸造制造的,最近从陶瓷芯片电容器和陶瓷基板行业借来的技术。将类似于用于制造珠热敏电阻的氧化物 - 粘合剂浆料倒入固定装置中,该夹具允许将非常严格控制的材料厚度浇铸到带或可移动载体上。将铸造材料干燥成柔性陶瓷带,其被切割成更小的部分并且在高温下烧结成厚度为0.01英寸至0.03英寸(0.25mm至0.80mm)的晶片。在施加厚膜电极材料之后,将晶片切成芯片。这些芯片可以用作表面贴装器件,也可以通过连接引线和涂覆环氧树脂,酚醛树脂或玻璃的保护涂层制成分立单元。
典型的芯片尺寸范围为:0.04英寸×0.04英寸(1mm×1mm)至0.10英寸×0.10英寸 (2.5毫米×2.5毫米)的方形或矩形;涂层芯片热敏电阻通常测量直径为0.08英寸至0.10英寸(2.0毫米至2.5毫米);非常小的涂层贴片式热敏电阻在0.02英寸至0.06英寸(0.5毫米至1.5毫米)的直径。可用于需要小尺寸,快速响应。
类型 | 阻值 | 公差 |
B值 范围 |
公差 |
温度 |
耗散系数 |
热时间 |
最大值 功率 |
---|---|---|---|---|---|---|---|---|
SM08 | .2 - 250kΩ | 1,2,3,5,10% | 2500-4500 | 3,2,1% | -40°C - + 125°C | 2.00mW /℃ | 2.5秒 | 250 mW |
SM06 | .25 - 470kΩ | 1,2,3,5,10% | 2500-4500 | 3,2,1% | -40°C - + 125°C | 1.50mW /℃ | 2.0秒 | 200 mW |
SM04 | 0.3 - 470kΩ | 1,2,3,5,10% | 2500-4500 | 3,2,1% | -40°C - + 125°C | 1.10mW /℃ | 1.5秒 | 125 mW |
类型 | L(mm) | L1(mm) | W(mm) | T(mm) |
---|---|---|---|---|
08 | 2.00±0.2 | 1.20±0.2 | 1.25±0.2 | .55±0.10 |
06 | 1.60±0.15 | 1.0±0.15 | 0.80±0.15 | 0.50±0.10 |
04 | 1.00±0.05 | 0.50±0.05 | 0.50±0.05 | 0.35±0.05 |
零件号 |
阻值 (KΩ) |
B值 (ºK) |
耗散 常数(毫瓦/℃) |
热时间 常数(秒) |
功率(mW) |
---|---|---|---|---|---|
SM04301275 | 0 | 2750 | 1.10 | 1.5 | 125 |
SM04501275 | 1 | 2750 | 1.10 | 1.5 | 125 |
SM04102302 | 1 | 3000 | 1.10 | 1.5 | 125 |
SM04202302 | 2 | 3000 | 1.10 | 1.5 | 125 |
SM04502345 | 5 | 3450 | 1.10 | 1.5 | 125 |
SM04103372 | 10 | 3700 | 1.10 | 1.5 | 125 |
SM04103395 | 10 | 3950 | 1.10 | 1.5 | 125 |
SM04103411 | 10 | 4111 | 1.10 | 1.5 | 125 |
SM04253411 | 25 | 4111 | 1.10 | 1.5 | 125 |
SM04503411 | 50 | 4111 | 1.10 | 1.5 | 125 |
SM04104411 | 100 | 4111 | 1.10 | 1.5 | 125 |
SM04253452 | 25 | 4500 | 1.10 | 1.5 | 125 |
SM04503452 | 50 | 4500 | 1.10 | 1.5 | 125 |
SM04104452 | 100 | 4500 | 1.10 | 1.5 | 125 |
SM04474452 | 470 | 4500 | 1.10 | 1.5 | 125 |
零件号 |
阻值 (KΩ) |
B值 (ºK) |
耗散 常数(毫瓦/℃) |
热时间 常数(秒) |
功率(mW) |
---|---|---|---|---|---|
SM06251275 | 0 | 2750 | 1.5 | 2.0 | 200 |
SM06501302 | 1 | 3000 | 1.5 | 2.0 | 200 |
SM06102345 | 1 | 3450 | 1.5 | 2.0 | 200 |
SM06202345 | 2 | 3450 | 1.5 | 2.0 | 200 |
SM06502345 | 5 | 3450 | 1.5 | 2.0 | 200 |
SM06103345 | 10 | 3450 | 1.5 | 2.0 | 200 |
SM06103372 | 10 | 3700 | 1.5 | 2.0 | 200 |
SM06103395 | 10 | 3950 | 1.5 | 2.0 | 200 |
SM06253395 | 25 | 3950 | 1.5 | 2.0 | 200 |
SM06503395 | 50 | 3950 | 1.5 | 2.0 | 200 |
SM06104411 | 100 | 4111 | 1.5 | 2.0 | 200 |
SM06154411 | 150 | 4110 | 1.5 | 2.0 | 200 |
SM06503452 | 50 | 4500 | 1.5 | 2.0 | 200 |
SM06104452 | 100 | 4500 | 1.5 | 2.0 | 200 |
SM06474452 | 470 | 4500 | 1.5 | 2.0 | 200 |
零件号 |
阻值 (KΩ) |
B值 (ºK) |
耗散 常数(毫瓦/℃) |
热时间 常数(秒) |
马克斯 功率(mW) |
---|---|---|---|---|---|
SM08202345 | 2 | 3450 | 2.0 | 2.5 | 250 |
SM08502345 | 5 | 3450 | 2.0 | 2.5 | 250 |
SM08103345 | 10 | 3450 | 2.0 | 2.5 | 250 |
SM08502395 | 5 | 3950 | 2.0 | 2.5 | 250 |
SM08103395 | 10 | 3950 | 2.0 | 2.5 | 250 |
SM08253395 | 25 | 3950 | 2.0 | 2.5 | 250 |
SM08503395 | 50 | 3950 | 2.0 | 2.5 | 250 |
SM08103411 | 10 | 4111 | 2.0 | 2.5 | 250 |
SM08253411 | 25 | 4111 | 2.0 | 2.5 | 250 |
SM08503411 | 50 | 4111 | 2.0 | 2.5 | 250 |
SM08104411 | 100 | 4111 | 2.0 | 2.5 | 250 |
SM08503452 | 50 | 4500 | 2.0 | 2.5 | 250 |
SM08104452 | 100 | 4500 | 2.0 | 2.5 | 250 |
SM08154452 | 150 | 4500 | 2.0 | 2.5 | 250 |
SM08254452 | 250 | 4500 | 2.0 | 2.5 | 250 |
