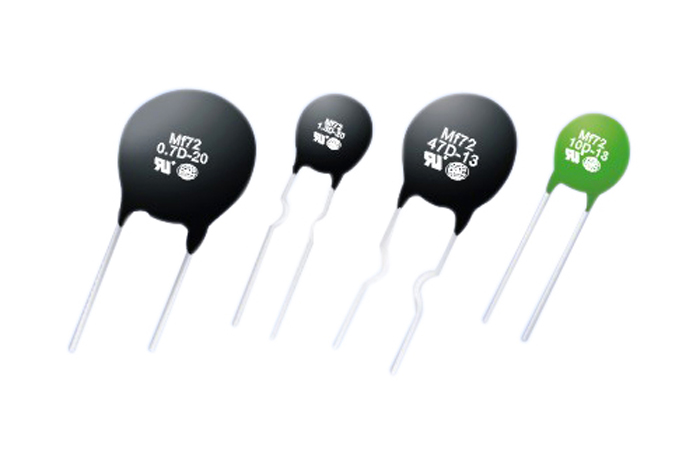

MF72功率型NTC热敏电阻工作原理:
当接通电气设备时,可以通过与包括容量,加热器,电机在内的电源电路串联连接的电源NTC热敏电阻来有效地抑制当前出现的浪涌电流。该浪涌电流持续时间短,但峰值当前是巨大的 甚至可以超过转换功率,开关电源和UPS电源的工作电流的100倍。因此,必须有效地限制浪涌电流措施。当NTC热敏电阻直接施加电流时,NTC电阻可能会随着NTC热敏电阻的加热而快速下降。功率型NTC热敏电阻在电源串联时具有指定的零功率电阻,可以有效地抑制开关浪涌电流。完成浪涌电流限制功能后,由于连续运行,电阻可以降到非常小的值,其功耗可以忽略,不影响正常工作电流。因此,在电源回路中施加功率NTC热敏电阻是抑制浪涌电流的最有效和最简单的措施,保护电气设备不被破坏。
注意,热敏电阻不能在电路中并联使用,因为一个单元将倾向于导通所有近期可用的电流。
主要参数:
零功率电阻值R25(Ω)
最大稳定电流I(A)
最大电流近似电阻(Ω)
热时间常数(S)
损耗系数(mW /℃)
工作温度范围-55〜+ 200℃
NTC热敏电阻选择指南:
1.最大工作电流>功率回路中的实际工作电流
2.额定零功率电阻在25℃
时,E:回路电压,Im:浪涌电流
转换功率,逆变电源,开关电源,UPS电源,Im =工作电流100倍
对于灯丝,加热器,Im =工作电流的30倍
优点:
1. 使用寿命长,可靠性高,工作范围宽
2.尺寸小,功率大,浪涌电流强
3.快速响应浪涌电流
4.材料常数大,电阻值低
5.可有效地限制浪涌电流
6.稳定状态下的最小功率损耗(通常只有1W或小于50W功率)
7.高热电可靠性
8.全选择电气特性
9.工作温度-55〜+ 200℃
