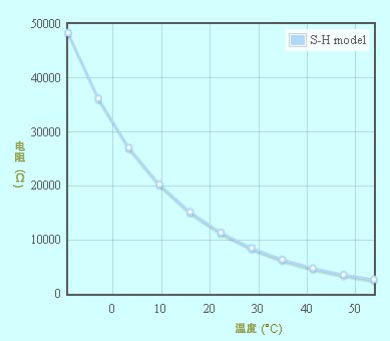

图1  10kΩNTC热量T R曲线

NTC（负温度系数）

热敏电阻可用于LDC500，LDC501和LDC502 TEC控制器。 他们有优势对温度变化非常敏感，

但是积极非线性的缺点特性。
以下曲线显示了在一个典型的NTC热敏电阻器件的电阻温度范围从0到50℃。

从上面的曲线，电阻值的变化在0~50°C范围内从50k到2k。
改变是在低温下速度最快，效果很好用于确定相应的分辨率那里的温度值。

在更高的温度下，电阻变化与温度相对较少并且测量分辨率将相对较高较差的。

热敏电阻的T-R曲线可以用来描述方程。 最常用的形式是

Steinhart-Hart公式如下所示：

哪里

Rt ---热敏电阻（Ω）在温度T（K）;

A，B，C---热敏电阻的常量。

制造商可以提供的典型值A，B和C系数，或者您可以校准这些系数为更好的精度值

校准自己的反应并不难曲线，如果你有一个准确的温度测量标准。

在以下示例中，选择了三个点，两个接近两端操作范围和一个在中心附近（如图下表中）

插入三对电阻值和这个等式的温度形成三个方程。在这里，我们把它们写在下面矩阵形式

自Steinhart  - Hart系数A，B和C可通过求解上述方程得到的，我们得到：

A =1.138410-3，B =2.324510-4，C =9.48910-8。

LDC500系列使用这三个系数来实现

如果Steinhart-将电阻转换成温度Hart模型选择。

有三种方法可以获得这三种方法电阻 - 温度对。

方法1：
将热敏电阻放入冰水中，沸水和室温。用一个用于测量传感器电阻的标准仪表和温度。
应将传感器包裹起来避免潮湿。

方法2：
使用LDC501 TEC控制器进行控制TEC阶段（带有自己的传感器）。
找到你的舞台上的热敏电阻。让TEC工作在三点不同的温度，并使用标准米测量你的传感器电阻和温度

方法3：
如果您的热敏电阻在LDC501中控制回路，让它在恒定电阻模式下工作。

将控制器设置为三个不同的电阻和使用标准测量阶段温度温度计。

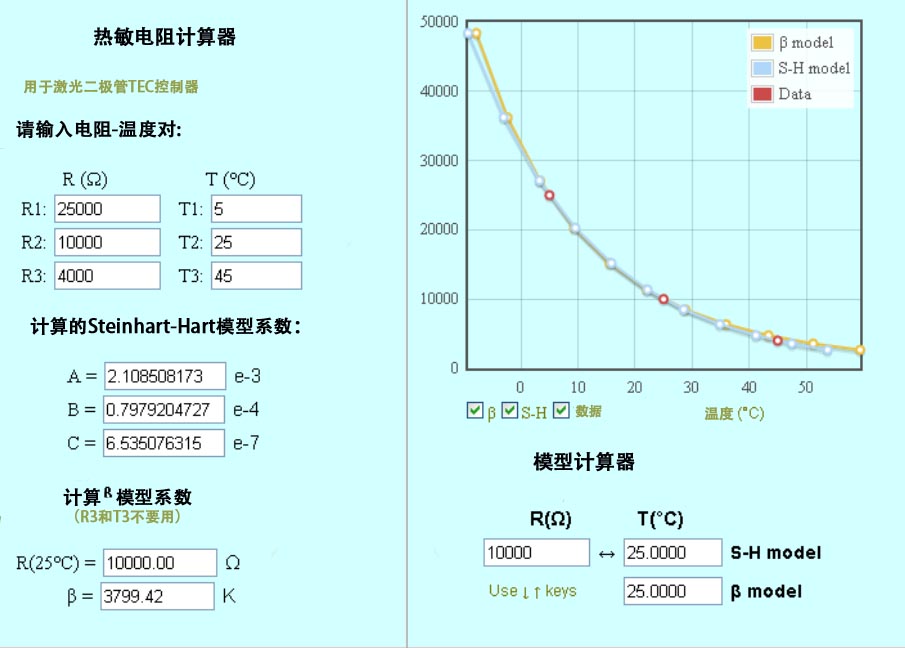

斯坦福研究系统提供NTC系数计算器做数学题并画出T-[R曲线。该方案提供了两个参数Steihart  - Hart模型和β模型系数

图2基于SRS web的热敏电阻计算器
