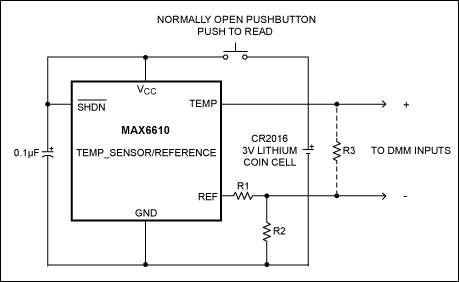

图1.一个简单的温度传感电路。



表1.不同DMM读数标度的电阻*值

  为10mV /℃ 为1mV /℃ 为1mV /°F

R1 68.1kΩ 68.1kΩ 68.1kΩ

R2 28kΩ 28kΩ 19.6kΩ

R3 打开 2.21kΩ 3.32kΩ

*所有电阻±1％容差。



任何数字电压表或手持式数字万用表都可以作为读数。所需的电源电压约为3V，因此合适的电源可以是两节AA碱性电池或锂币型电池。典型的电源电流约为0.2mA。CR2016型电池可以连续运行电路数百小时，如果电路配有常开按钮，可以连续运行几年，如图所示。



将输出电压与温度的关系（图2）与油浴中的铂电阻标准温度计进行比较，得到如图3所示的误差曲线。

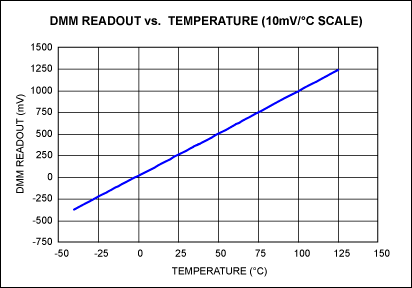

图2.图1电路的输出电压与温度的关系。注：比例因子= 10mV /°C。

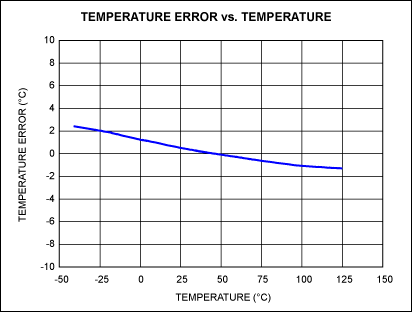

图3.图1电路的温度误差，相对于油浴中的铂电阻标准温度计。该电路在-40°C至+ 125°C范围内出现±2°C的误差。



要将电路用作探头，请构建直径为1mm，长度约为5mm的铜线探头。将其直接焊接到IC的GND引脚上的小型PC焊盘。导线应接触GND引脚。对于机械支撑，您还可以将电线粘合到PC板上。（我们的想法是使用铜线作为从IC到探测点的低热阻路径。）为了最大限度地减少探针到电路板的热损失（热损失会影响温度测量精度），请使用细长的铜线作为与IC的电气连接。



电路板温度传感器的要求与温度探头的要求有些相反。对于电路板温度检测，IC必须与电路板紧密热接触。在IC引脚处立即连接大的铜区域（即，铜岛和IC之间的粗线很短或根本没有线路）。通过与电路板进行热接触，铜区域可确保良好的热传递，并确保电路板和传感器之间的温度读数准确。
