什么是浪涌电流限制浪涌抑制功率NTC热敏电阻？

功率NTC热敏电阻可以是一种成本有效的装置，用于在首次接通电源时限制开关电源或其他设备中的浪涌电流量。功率NTC热敏电阻通过作为功率电阻器来限制浪涌电流，当由流过它的电流加热时，​​该功率电阻器从高冷电阻下降到低热电阻。

浪涌电流限制器为NTC热敏电阻保护电路提供不必要的高电流，抑制高浪涌电流浪涌，同时在连续工作期间其电阻保持可忽略不计。由于其在工作状态下的低电阻，功率热敏电阻的功耗远低于此应用中常用的固定电阻。



浪涌电流限制浪涌抑制功率NTC热敏电阻应用

限制浪涌电流，适用于开关电源，UPS电源，变压器，电机，各种电热器具，节能灯，镇流器，各种电源电路，放大器，彩色显示器，显示器，彩电，灯丝保护等的保护。

电源热敏电阻元件也可以用于电动机的软启动，例如，在真空吸尘器具有至多20 A的连续电流


浪涌电流限制浪涌抑制功率NTC热敏电阻优点：

·用于抑制浪涌电流的低成本固态器件。

·最大限度地减少线路电流失真和无线电噪声。

·保护开关，整流二极管和平滑电容器免受过早故障的影响。

·防止保险丝误吹。


浪涌电流限制器浪涌抑制功率NTC热敏电阻特点：

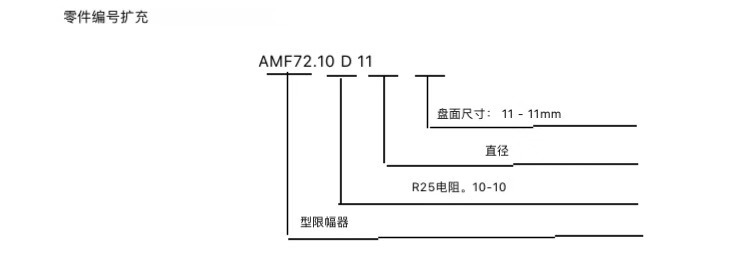

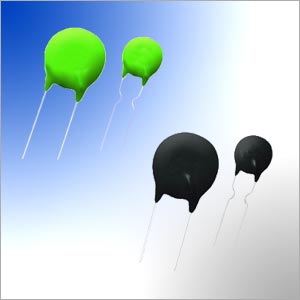

·带有非绝缘引线的树脂涂层圆盘热敏电阻。

·适用于最高电压为265 V（rms）的交流和直流电路。

·广泛的电阻，电流和尺寸。

·优异的机械强度。

·适用于PCB安装。

带和不带浪涌电流限制功率NTC热敏电阻的比较曲线

浪涌电流限制功率NTC热敏电阻

负载温度特性

用于电路保护的浪涌电流限制浪涌抑制功率NTC热敏电阻的典型应用

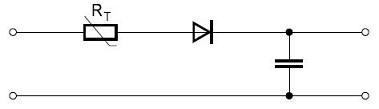

基本电路图NTC热敏电阻，用于二极管保护

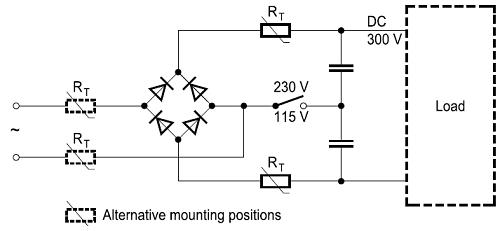

NTC热敏电阻浪涌电流限制器的可能位置

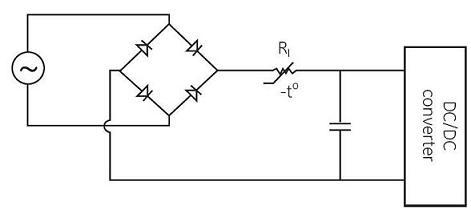

典型的电源电路

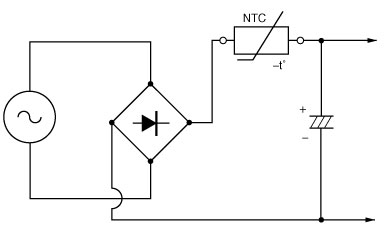

功率 NTC热敏电阻应用电路

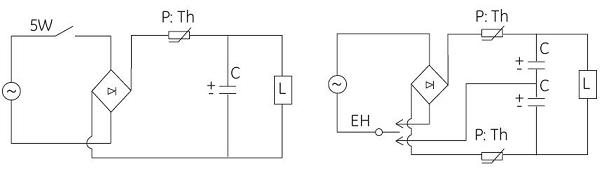

用于浪涌电流保护电路的电源NTC热敏电阻

浪涌电流限制功率NTC热敏电阻尺寸（mm）

选择浪涌电流限制浪涌抑制功率NTC热敏电阻的考虑因素

1）最大工作电流>功率回路中的实际工作电流

2）25℃时的额定零功率电阻，E：回路电压，Im：浪涌电流对于转换功率，回复功率，开关功率，UPS功率，Im = 100次工作电流对于灯丝，加热器，Im = 30倍工作电流

3）Beta值越大，残余电阻越小，工作温度越小。

4）一般来说，时间常数和耗散系数越大，NTC热容量越大，NTC热敏电阻的浪涌电流抑制能力越强。


浪涌电流限制浪涌抑制功率NTC热敏电阻应用注意事项

1）对于浪涌电流限制，NTC热敏电阻必须与负载电路串联。几个浪涌电流限制器也可以串联连接，以获得更高的阻尼。浪涌电流限制器不得并联。

2）通常，浪涌电流限制器需要时间才能回到冷态，由于它们的高电阻，它们可以提供足够的浪涌电流限制。冷却时间取决于环境条件。

3）应该考虑到NTC热敏电阻的周围区域可能变得很热。确保相邻组件与热敏电阻保持足够的距离，以确保热敏电阻的正常冷却时间。

4）确保相邻材料的设计工作温度与热敏电阻的表面温度相当。确保周围的部件和材料能够承受这个温度。

5）确保热敏电阻充分通风，以避免过热。

6）避免热敏电阻表面的污染。

7）避免NTC热敏电阻与任何液体和溶剂接触。确保没有水进入NTC热敏电阻。
