测试和测量仪器仪表使用PTC热敏电阻进行过载保护

如果在输入端子上施加过大的电压，测试和测量仪器（如示波器和数字万用表）很容易损坏。

通过将高压PTC热敏电阻与仪器串联连接，可以提供简单有效的过载保护; 参见用于数字万用表保护图的PTC热敏电阻的典型连接。在正常情况下，PTC热敏电阻的电阻很低，因此测试电压将由仪器测量。在过载情况下，PTC热敏电阻将切换到高阻状态，吸收过载电流并保护仪器。当过载消除后，PTC热敏电阻将返回其低电阻状态，准备恢复其保护功能。



PTC热敏电阻应用

过温/过载保护，用于计量，低电流信号保护，过压数字信号保护。

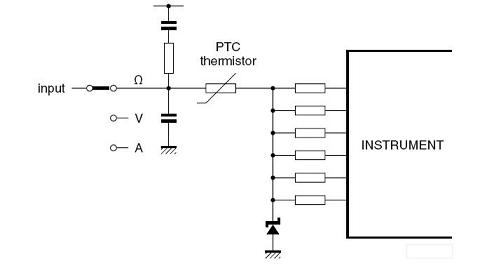

用于数字万用表保护的PTC热敏电阻的典型连接
