概述

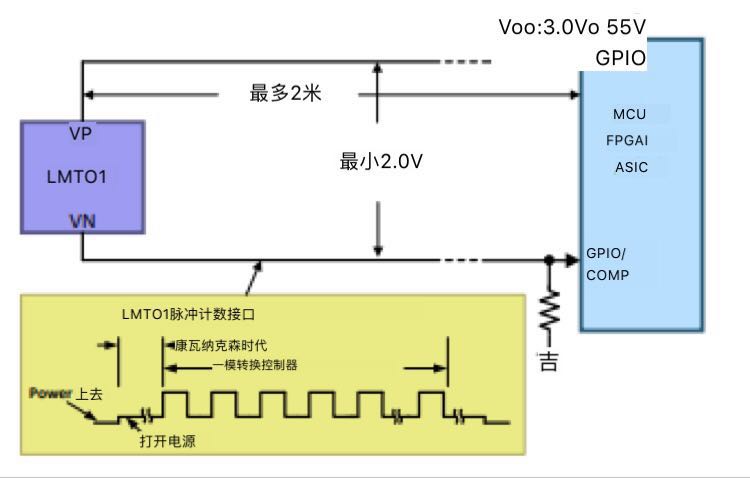

精确2针数字输出温度传感器温度输出通过一根电线传输，通常使用一系列电流脉冲从34μA变为125μA。然后可以使用简单的电阻将电流脉冲转换为电压。
同一个10kΩ电阻，输出电压范围通常为340 mV至1.25 V.简单的微控制器比较器或外部晶体管可用于将此信号转换为微控制器可以有效的逻辑电平通过GPIO引脚正确处理。温度可以通过选择一个简单的计数器来确定

用于计算输出脉冲总数的特定时间间隔。电源首次应用于设备后确定温度时，电流水平将保持在34μA以下至多54 ms。什么时候

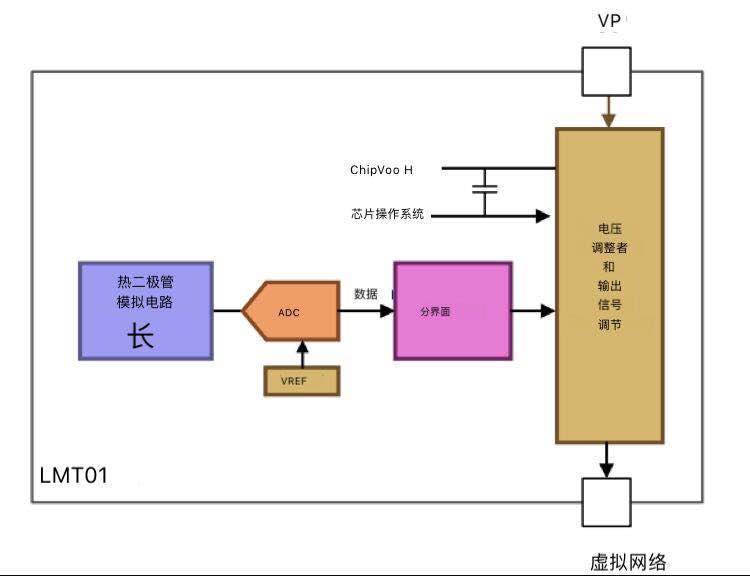

确定温度后，脉冲序列开始。单个脉冲频率通常为88 kHz。该当电源大约每104 ms施加一次时，将连续转换和传输数据（最大值）。使用热二极管模拟电路来检测温度。然后是温度信号

放大并应用于由内部参考电压驱动的ΣΔADC的输入。 ΣΔADC然后通过接口电路将输出处理成数字脉冲序列。然后是数字脉冲序列

通过包括高电流和低电流的输出信号调节电路将其转换为电流脉冲序列监管机构。施加在数字输出温度传感器引脚上的电压由内部稳压器调节提供ADC及其相关电路使用的一致芯片VDD。

这款器件是一种高精度的 2 针温度传感器，具有易于使用的脉冲计数电流环接口，使其适用于车载和车载应用在汽车, 工业和消费市场。 数字脉冲计数输出和高精度在较宽的温度范围内允许与任何 MCU 配对，而无需考虑集成 ADC 的质量或可用性，同时最大限度地减少软件开销。TI 的

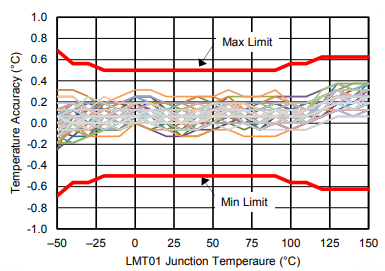

这款器件在-20 °C 至 90 °C 的温度范围内实现了最高 ± 0.5 °C 精度，分辨率非常精细 (0.0625 °C)，无需系统校准或硬件和软件补偿。

这款 的脉冲计数接口设计为直接与 GPIO 或比较器输入接口，从而简化了硬件实现。同样，lmt01 的集成 EMI 抑制和简单的 2 针架构使其适用于在噪声环境下的板载和板外温度传感。这款 装置可以很容易地转换成一个双线温度探头与导线长度可达 2米。

引脚IC温度传感器

功能描述

输出接口

数字输出温度传感器以脉冲计数的形式提供数字输出，该脉冲计数由一系列电流脉冲传输。在数字输出温度传感器上电后，它会在器件内传输非常低的34μA电流，时间不到54 ms执行温度到数字转换，如图22所示。进行温度 - 数字转换完成后，
开始传输脉冲序列，该脉冲序列从34μA的低电流切换到高电流水平为125μA。脉冲序列总时间间隔最大为50 ms。数字输出温度传感器发送一系列脉冲相当于电气特性 -  TO-92 / LPG脉冲中描述的给定温度下的脉冲计数计入温度LUT。
发送脉冲计数后，电流电平将保持低电平对于50毫秒的剩余时间。温度到数字转换的总时间和脉冲序列时间间隔为104毫秒（最大值）。如果持续供电，脉冲串输出将每104重复一次ms（最大值）。
