规格

参数	价值
标称电阻@25°C	10K ±1%
B值@25°C/85°C	3478K型 ±1%
b值@0°C/100°C	3450K ±1%
B值@25°C/100°C	3492K型 ±1%

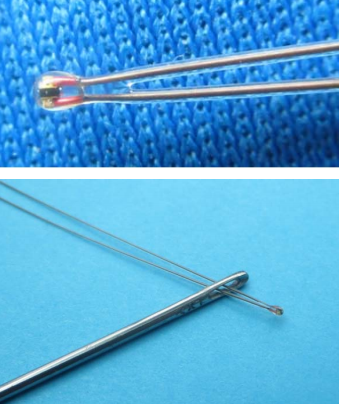

热敏电阻器直径	1.0 ±0.1毫米
热敏电阻器长度	1.4 ±0.4毫米
裸引线直径	0.15毫米
涂覆引线直径	0.3毫米
引线长度	66.5 ±3毫米
耗散因数	0.5mW/K
热容	2mJ/K
最大功率@25°C	18MW
绝缘电阻绝缘电阻	≥100m阻值
试验电压	500V直流
电阻容差	±1%
额定温度	25°C
时间常数	4S（静止空气@525°c）
工作温度范围	−55°C至300°丙

电阻温度特性

T(°C)	R_nom号	α	T(°C)	R_nom号	α	T(°C)	R_nom号	α	T(°C)	R_nom号	α
	[KΩ]	（%/K）		[KΩ]	（%/K）		[KΩ]	（%/K）		[KΩ]	（%/K）
-55	526.24	6.4	35	6.8954	3.6	125	0.51794	2.3	215	0.094181	1.6
-50	384.52	6.2	40	5.7703	3.5	130	0.46259	2.2	220	0.087144	1.5
-45	284.01	6	45	4.8525	3.4	135	0.4142	2.2	225	0.080751	1.5
-40	211.94	5.8	50	4.1	3.3	140	0.37179	2.1	230	0.074933	1.5
-35	159.72	5.6	55	3.4798	3.2	145	0.33451	2.1	235	0.069631	1.5
-30	121.49	5.4	60	2.9663	3.2	150	0.30166	2	240	0.064791	1.4
-25	93.246	5.2	65	2.5392	3.1	155	0.27264	2	245	0.060366	1.4
-20	72.181	5	70	2.1824	3	160	0.24694	2	250	0.056316	1.4
-15	56.332	4.9	75	1.883	2.9	165	0.22414	1.9	255	0.052602	1.4
-10	44.308	4.7	80	1.6307	2.8	170	0.20385	1.9	260	0.049193	1.3
-5	35.112	4.6	85	1.4174	2.8	175	0.18577	1.8	265	0.046059	1.3
0	28.024	4.4	90	1.2362	2.7	180	0.16961	1.8	270	0.043173	1.3
5	22.52	4.3	95	1.0818	2.6	185	0.15514	1.8	275	0.040514	1.3
10	18.216	4.2	100	0.94973	2.6	190	0.14216	1.7	280	0.03806	1.2
15	14.827	4.1	105	0.8364	2.5	195	0.13049	1.7	285	0.035793	1.2
20	12.142	3.9	110	0.73881	2.5	200	0.11999	1.7	290	0.033696	1.2
25	10	3.8	115	0.6545	2.4	205	0.11051	1.6	295	0.031753	1.2
30	8.2818	30	120	0.58144	2.3	210	0.101942	1.6	300	0.029952	1.2
