参考数据

参数	价值	单位
25°C时的电阻值	30至1米	W
公差ON R型25-价值  （点匹配）	±1，±2，±3，±5，±10	%
温度精度 （曲线跟踪）	±0.2，±0.5，±1	°C
b25/75-价值	3477至4842	K型
b25/85-价值	3468至4875	K型
最大耗散	50至100	兆瓦
耗散因数 d （只供参考）	2至3.5	兆瓦/千瓦
热时间常数 t （只供参考）	6至14岁	S型
响应时间（油） （只供参考）	1.3	S型
工作温度范围 零功耗（短期）	-40至+125（150）	°C

T，M，C产品数据和R25阻力范围可用性

曲线		B25/75 (K)		B25/85 (K)	TCR25 (%/K)	T (kW)	M (kW)	C (kW)	R25 ± TOL. 可用性
2		3477		3486	-3.84	0.03 to 3.3	0.03 to 3.3	0.03to3.3	1, 2, 3, 5, 10
9		3679		3694	-4.03	10 to 56	10 to 56	10 to 56	1, 2, 3, 5, 10
8		3925		3943	-4.3	20 to 220	20 to 220	20 to 220	1, 2, 3, 5, 10
1		3964		3974	-4.39	0.2 to 18	0.2 to 18	0.2 to 18	1, 2, 3, 5, 10
4		4247		4262	-4.67	10 to 100	10 to 100	10 to 100	1, 2, 3, 5, 10
7		4437		4461	-4.83	10 to 270	10 to 270	10 to 270	1, 2, 3, 5, 10
12		4842		4875	-5.23	47 to 1000	47 to 1000	47to1000	1, 2, 3, 5, 10
25°C时的最大功耗（mW）						50	75	100
耗散因数mW / K（1）						2	2.5	3
响应时间s（1）						1.3	1.2	1.4
热时间常数s（1）						14	10	6

标准电阻值在25°Cin

33	82	270	680	2.2K	5.6K	18K	50K	150K	500K
39	100	330	820	2.7K	6.8K	22K	56K	220K	560K
47	120	390	1K	3.3K	8.2K	27K	68K	270K	680K
50	150	470	1.2K	3.9K	10K	33K	82K	330K	820K
56	180	500	1.5K	4.7K	12K	39K	100K	390K	1M
68	220	560	1.8K	5.0K	15K	47K	120K	470K

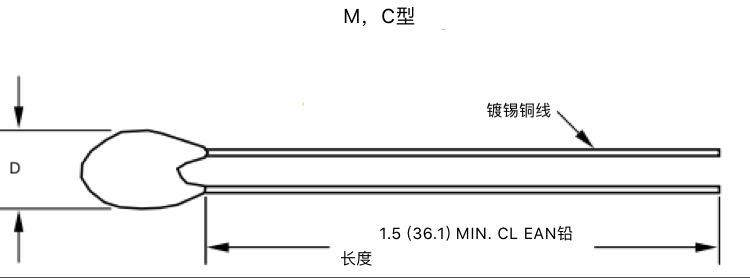

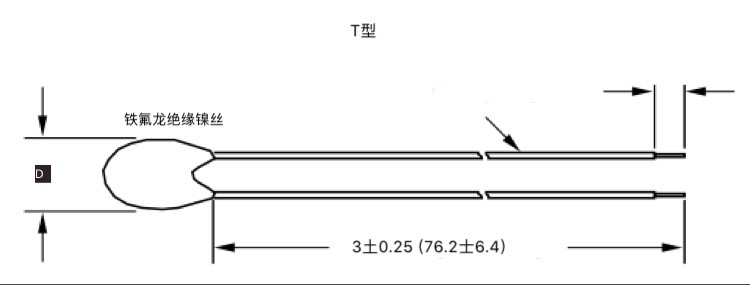

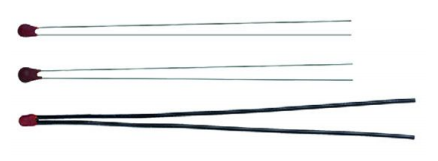

尺寸以英寸（毫米）为单位

产品类别	线规/直径(1)
输入M.	AWG 30: 0.0100 (0.254)
C型	AWG 28: 0.0126 (0.320)
输入T.	绝缘AWG 30: 0.0100 (0.254)

曲线数	R25 MIN. (W)	MAX。直径 (英寸(毫米))	标准R25范围 (W)	MAX。 直径 (英寸(毫米))
2	30	0.342 (8.69)	330 to 3K	0.095 (2.41) to 0.136 (3.45)
9	10K	0.150 (3.81)	10K to 56K	0.095 (2.41) to 0.150 (3.81)
8	20K	0.131 (3.33)	27K to 220K	0.095 (2.41) to 0.125 (3.18)
1	200	0.315 (8.00)	1.8K to 18K	0.095 (2.41) to 0.136 (3.45)
4	10K	0.136 (3.45)	10K to 100K	0.095 (2.41) to 0.136 (3.45)
7	10K	0.177 (4.50)	27K to 270K	0.095 (2.41) to 0.136 (3.45)
12	47K	0.252 (6.40)	330K to 1M	0.095 (2.41) to 0.136 (3.45)

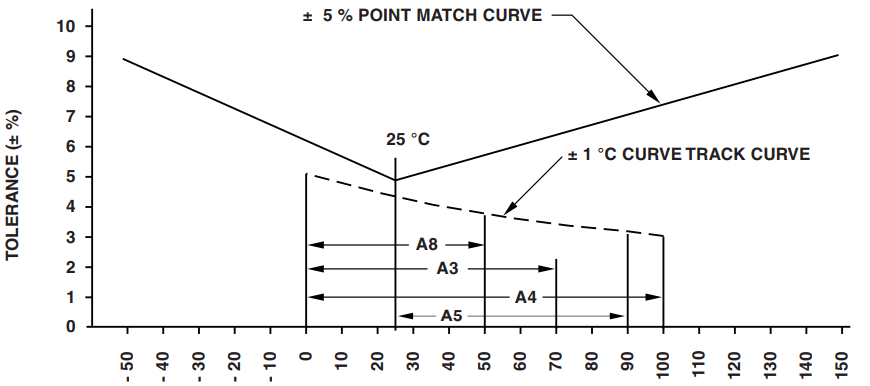

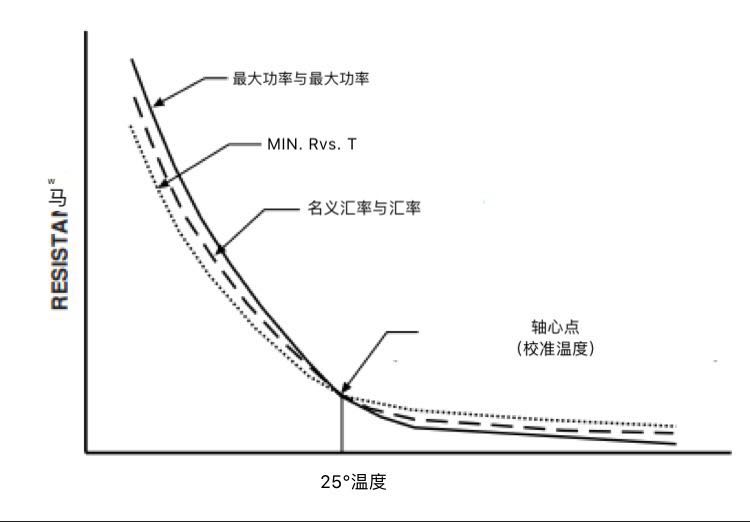

点匹配公差与温度
