热敏电阻描述

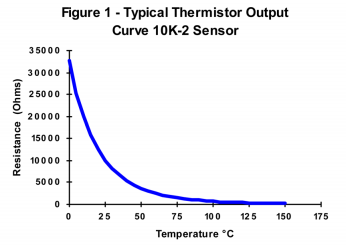

敏创热敏电阻对温度很敏感以变化大而闻名的电阻在阻力中只有很小的变化温度。值得注意的是a热敏电阻的变化是非线性的。它遵循预先定义的曲线提供由热敏电阻制造商提供。一个例子热敏电阻输出曲线如图1所示。
热敏电阻是按照特定的要求制造的具有很高的曲线精度。所有敏创热敏电阻的标准准确度为±0.2℃在商业温度范围内0到70°C。还提供了更高精度的传感器,以满足更严格的规格要求。额外的精度[XP]系列在整个商业温度范围内的初始精度为±0.1℃从0到70°C。
规范术语的定义
互换性公差(精度):
热敏电阻所遵循的最大量
同样的曲线会彼此不同。
电离常数:
提高热敏电阻所需的功率体温下降1℃。是一切的核心
敏创热敏电阻产品是一个传感器与2.7mW/°C耗散常数,确保自热保持在绝对最小值。
稳定(漂移):
说明了电阻特性的量热敏电阻的变化。只使用最高品质,“预老化”热敏电阻极具小漂移值。十多年来,BAPI热敏电阻的变化不超过0.1℃。
经营范围:
所示的工作范围仅适用于热敏电阻。安装包可以更进一步限制操作范围并对其进行描述每种安装类型规格。热时间常数也会受到影响增加了不锈钢探头的质量防潮封装。
热时间常数
通常测量和指定裸传感器在静止的空气中,时间是统计的63.2%阶跃温度变化。搅拌液体试验通常会导致更快的响应时间吗时间也是63.2%的阶跃温度改变。时间常数总是一样的不管温度步长是多少
热敏电阻的规格
互换性公差(精度):
标准传感器:±0.2℃(0 ~ 70℃)
高精度[XP]传感器:±0.1℃(0 ~ 70℃)
耗散常数:2.7 mW/℃
稳定性(漂移):小于0.02℃/年
热时间常数:5秒(静气珠)
传感器 |
参考 |
操作 |
类型 |
电阻 |
范围 |
1.8K |
1.8 KΩ @ 25 °C |
-55到 150 °C |
2.2K |
2.2 KΩ @ 25 °C |
-55 到 150 °C |
3K** |
3 KΩ @ 25 °C |
-55 到 150 °C |
3.3K |
3.3 KΩ @ 25 °C |
-55 到 150 °C |
10K-2** |
10 KΩ @ 25 °C |
-55 到 150 °C |
10K-3** |
10 KΩ @ 25 °C |
-55到 150 °C |
10K-3(11K)** |
5.2 KΩ @ 25 °C |
-55 到 150 °C |
20K** |
20 KΩ @ 25 °C |
-55 到 150 °C |
47K |
47 KΩ @ 25 °C |
-55 到 150 °C |
50K |
50 KΩ @ 25 °C |
-80到 150 °C |
100K** |
100 KΩ @ 25 °C |
-55到 150 °C |
47K热敏电阻输出表
