精密可互换热敏电阻

时间:2019-07-18 来源:敏创电子编辑:热敏电阻厂家浏览:次

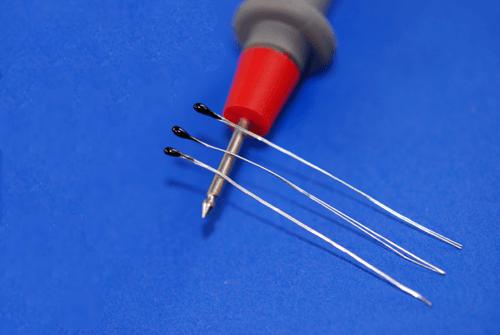

精密电阻 - 温度匹配的ACCU-CURVE™热敏电阻。这些器件可在宽温度范围内提供互换性，无需单独校准或提供部件可变性的电路补偿。在0°C至70°C的温度范围内，可实现±0.2°C的精确温度测量。25°C时的标准欧姆值范围为2,252至100,000欧姆。

注意事项

确定电阻值和温度系数

查看功耗

选择温度范围

查看热时间常数

应用

有许多方法可以电子方式测量温度。热敏电阻技术的改进，加上集成电路的引入，使得精密温度测量系统非常经济有效

微处理器，A / D转换器，接口电子器件和显示器随时可用。具有内置热敏电阻电阻温度算法的电路设计在精密温度计量中获得了广泛的认可。

ACCU-CURVE™型热敏电阻用于许多需要高精度和可靠性的应用中。它们通常用于医疗，工业和汽车应用的温度传感，控制和补偿。

当在宽温度范围内需要高度测量精度时，通常选择可互换的ACCU-CURVE™NTC热敏电阻。通过修改Alpha方程，可以针对各种温度间隔计算电阻和温度容差。

由于热敏电阻在其电阻 - 温度特性方面是非线性的，因此Alpha在其电阻温度范围内是非线性的。例如，在25°C下Alpha为-4.4％/°C的热敏电阻材料曲线在50°C时的α为-3.8％/°C。对于实际应用，我们建议使用标准化的R / T曲线。

ACCU-CURVE™热敏电阻可消耗1mW /°C。结果，在某些电路中可能存在由过大电流引起的误差的可能性，这会使这些装置能够表示的精度水平失效。为了防止这种类型的错误，建议电路设计工程师选择其电路在> 5 V的应用中可承受的最高R值，以最大限度地减少热敏电阻器件的自热。有关电阻值和温度公差，请参阅ACCU-CURVE™规格表。

提供两条标准R / T曲线，“C”和“W”，温度系数为-4.4％/°C和-4.7％/°C，Beta（ß）值为3965°K和4250° K. 要确定热敏电阻在指定温度下的标称电阻值，请将其25°C时的电阻乘以相应的RT / R25值，以获得所需温度和ACCU-CURVE™的适用RT曲线。

NTC ACCU-CURVE™器件的选择注意事项当在宽温度范围内需要高度测量精度时，通常可选择可互换的ACCU-CURVE™NTC热敏电阻。通过修改Alpha方程，可以针对各种温度间隔计算电阻和温度容差。

电阻/温度表

TEMP（°C）	“C”曲线				“W”曲线
	在 25°C时2,252	在 25°C时为3,000	在 25°C时5,000	在 25°C时10,000	在 25°C时30,000	在 25°C时50,000	在 25°C时为100,000
	欧姆	欧姆	欧姆	欧姆	欧姆s	欧姆	欧姆
-40	75780	100950	168250	336,500	1204600	2007700	4015500
-30	39860	53,100	88,500	177,000	619,200	1,032,000	2064000
-20	21860	29121	48535	97070	331030	551720	1,103,400
-10	12,460	16599	27665	55330	183560	305940	611870
0	7,352.80	9,795.00	16325	32650	105310	175510	351020
10	4,481.50	5,970.00	9,950.00	19900	62354	103920	207850
20	2,812.80	3,747.00	6,245.00	12490	38022	63370	126740
25	2,252.00	3,000.00	5,000.00	10000	30000	50000	100000
30	1,814.40	2,417.10	4,028.50	8,057.00	23827	39711	79422
40	1,199.60	1,598.10	2,663.30	5,327.00	15314	25524	51048
50	811.4	1,080.90	1,801.50	3,603.00	10077	16795	33591
60	560.3	746.4	1,244.00	2,488.00	6,777.10	11295	22590
70	394.55	525.6	876	1,752.00	4,650.50	7,750.90	15502
80	282.63	376.5	627.5	1,255.00	3,251.20	5,418.70	10837
90	206.13	274.59	457.65	915.3	2,312.30	3,853.90	7,707.70
100	152.75	203.49	339.15	678.3	1,670.80	2,784.60	5,569.30
110	114.92	153.09	255.15	510.3	1,224.90	2,041.50	4,082.90
120	87.671	116.79	194.65	389.3	909.99	1,516.70	3,033.30
130	67.77	90.279	150.47	300.93	684.31	1,140.50	2,281.00
140	52.983	70.581	117.64	235.27	520.3	867.16	1,734.30
150	41.881	55.791	92.985	185.97	399.56	665.94	1,331.90

电阻/温度转换表

ACCX-0XX “C”曲线				ACWX-0XX “W”曲线
ACCX-0XX “C”曲线				ACWX-0XX “W”曲线
TEMP。℃下	RT / R25	TEMP。℃下	RT / R25	TEMP。℃下	RT / R25	TEMP。℃下	RT / R25
0	3.265	36	0.6267	0	3.5102	36	0.6074
1	3.103	37	0.6017	1	3.3264	37	0.5814
2	2.95	38	0.5777	2	3.1532	38	0.5566
3	2.805	39	0.5547	3	2.9899	39	0.533
4	2.669	40	0.5327	4	2.836	40	0.5105
5	2.539	41	0.5117	5	2.6908	41	0.4891
6	2.417	42	0.4917	6	2.5539	42	0.4686
7	2.301	43	0.4727	7	2.4246	43	0.4492
8	2.192	44	0.4543	8	2.3026	44	0.4306
9	2.088	45	0.437	9	2.1873	45	0.4129
10	1.99	46	0.42	10	2.0785	46	0.3961
11	1.897	47	0.404	11	1.9756	47	0.38
12	1.809	48	0.389	12	1.8784	48	0.3646
13	1.725	49	0.3743	13	1.7865	49	0.3499
14	1.646	50	0.3603	14	1.6995	50	0.3359
15	1.571	51	0.3467	15	1.6173	51	0.3225
16	1.5	52	0.334	16	1.5395	52	0.3098
17	1.432	53	0.3217	17	1.4658	53	0.2976
18	1.368	54	0.3099	18	1.3961	54	0.2859
19	1.307	55	0.2986	19	1.33	55	0.2748
20	1.249	56	0.2878	20	1.2674	56	0.2641
21	1.194	57	0.2774	21	1.2081	57	0.2539
22	1.142	58	0.2675	22	1.1519	58	0.2442
23	1.092	59	0.2579	23	1.0985	59	0.2348
24	1.045	60	0.2488	24	1.048	60	0.2259
25	1	61	0.24	25	1	61	0.2174
26	0.9573	62	0.2316	26	0.9545	62	0.2092
27	0.9167	63	0.2235	27	0.9113	63	0.2014
28	0.8777	64	0.2157	28	0.8702	64	0.1939
29	0.8407	65	0.2083	29	0.8313	65	0.1867
30	0.8057	66	0.2011	30	0.7942	66	0.1798
31	0.7723	67	0.1942	31	0.759	67	0.1732
32	0.7403	68	0.1876	32	0.7256	68	0.1669
33	0.7097	69	0.1813	33	0.6938	69	0.1608
34	0.6807	70	0.1752	34	0.6636	70	0.155
35	0.653			35	0.6348

要确定热敏电阻在指定温度下的标称电阻值，请将其在上表中所需温度和RT曲线的R T / R 25乘以其在25°C时的标称电阻。
