这可能并不明显，但选择正确的R 1非常重要。它需要了解热敏电阻的电阻与待测温度之间的关系。我们可以从重写分压器方程开始：



如果我们解决R 1：




我们当然可以根据拟合参数和温度重写R 2：



如果我们假设一个温度范围，我们可以取温度范围的中间位置并将V 2置于中间，确保我们的R 1值完美地将温度范围的中间位于Arduino电压范围的中间。一旦从所需的温度范围计算出电阻，我们就可以使用以下公式来预测Arduino电压与温度的关系：

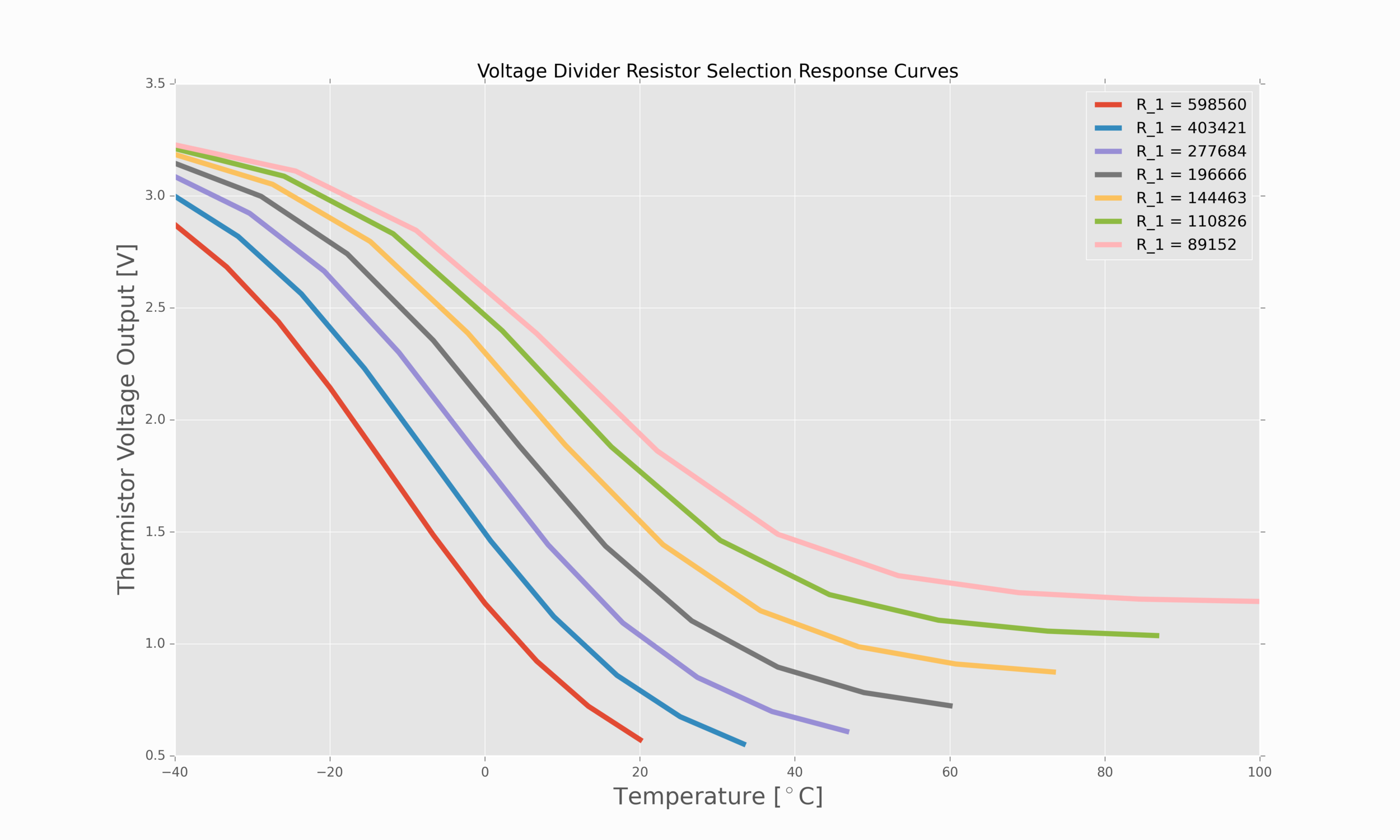

我们现在可以使用工厂派生的热敏电阻方程中的拟合参数，并创建一个图表，演示由于温度变化和分压器电阻R 1引起的电压响应。使用V 0 = 3.3V，绘图将如下所示：

分压器电阻响应曲线。热敏电阻电压的响应根据所选的分压电阻而变化。请务必在上面的电阻器附近选择一个电阻器，以满足您所需的特定温度范围。
