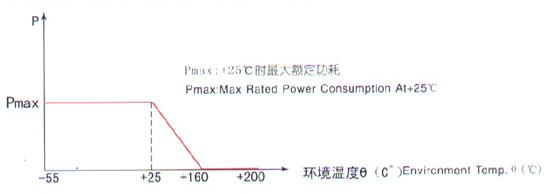

功率负载 - 温度特性曲线

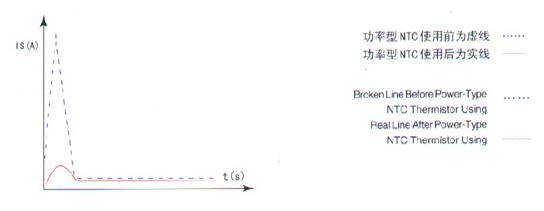

　　电压NTC热敏电阻电路中的浪涌电流保护图

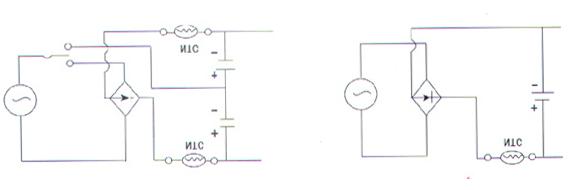

　　电源NTC热敏电阻的典型应用电路

电源NTC热敏电阻的选择原理：电流工作电流>实际功率回路中的工作电流

额定电阻NTC热敏电阻

在方程中：
　　E中是环路电压，Im是浪涌电流
　　对于转换功率，反向功率，开关功率，UPS功率Im =工作电流的100倍。
　　对于灯丝，加热器等添加环路Im = 30倍工作电流
　　B值较大，残余电阻和温度上升较小。
　　通常，时间常数和耗散系数的较大乘积表现出较大的电阻热容量和较强的浪涌电流保护能力。
