用于电池充电中的温度控制的NTC热敏电阻
·特点是NiCd或NiMH二次电池不能在规定温度下充电,只能在规定的温度范围内快速充电。NTC热敏电阻用于及时检测将允许快速充电的温度范围。(下图* 1)
·NTC热敏电阻通过检测电池本身的温升可靠地检测充电结束(下图中的* 2)。(除了该方法之外,还可以使用Delta-V检测方法(使用充电结束时发生的电池电动势的降低)来检查充电是否已经完成,但是如果环境温度充电过程中温度变化。

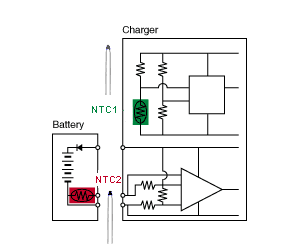

应用NTC热敏电阻进行二次电池和充电器温度检测的电路示例

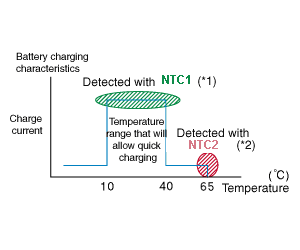

用NTC热敏电阻检测电池充电特性
NTC热敏电阻在电池充电中的作用
·在充电期间检测电池单元的温度上升。
·检测允许快速充电的环境温度。
·检测由异常电流引起的电池的发热。
·对电压测量进行温度补偿,显示余量。
