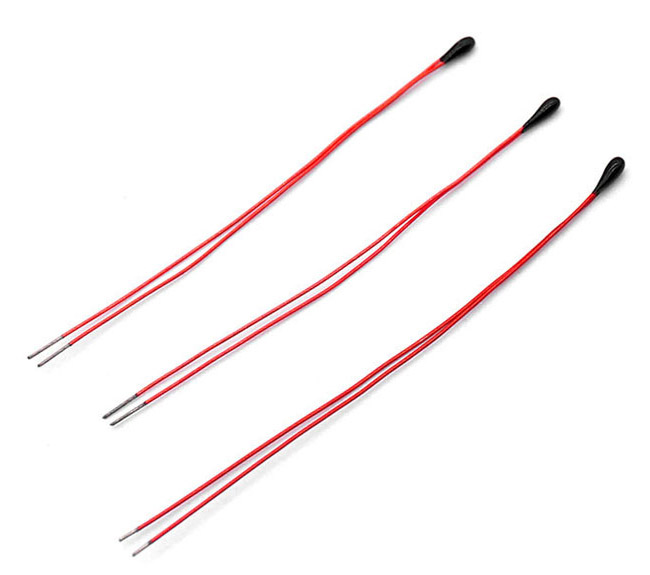

产品简介： NTC热敏电阻器也称之为漆包线NTC热敏电阻，是一种小型、高精度的芯片和漆包铜导线的绝缘聚合物涂层，涂有环氧树脂, 带有裸镀锡漆包铜引线的NTC可互换热敏……
▣产品介绍：
保温涂料线NTC热敏电阻器也称之为漆包线NTC热敏电阻，是一种小型、高精度的芯片和漆包铜导线的绝缘聚合物涂层，涂有环氧树脂, 带有裸镀锡漆包铜引线的NTC可互换热敏电阻片。
目前现有常规线径有Ø0.18mm, Ø0.3mm和不同线径规格漆包线环氧封装，常规阻值50K 、10K.精度1% 2% 3%等 B值3950、3435、3380等， 头部直径1.2mm、1.3MM、1.4mm、1.5mm、1.6mm、1.7mm、1.8mm、1.9mm、2.0mm等，为满足不同需求可按照客户要求量身定做。
▣产品特点：
NTC-10K-3435漆包线热敏电阻特点：
*高可靠性，稳定性。高灵敏度
*环氧树脂涂层珠NTC热敏电阻
*长期稳定性
*高品质大批量供应
*适用于需要更快响应的
*设备家用电器汽车(空气质量流量，T-MAPS)
*高压/直流电机电子温度计BMS传感器
*温度范围-30至+ 110℃
▣产品应用范围：
NTC-10K-3435漆包线热敏电阻用途
*办公自动化设施(如复印机，打印机等)
*家用电器(空调，微波炉，电风扇，电加热器)
*工业，医疗，环保，天气和食品加工设备
*液位显示和流量水测量
*设备线圈，集成电路，石英晶体振荡器和热电偶。
*电子温度计
*医疗器械

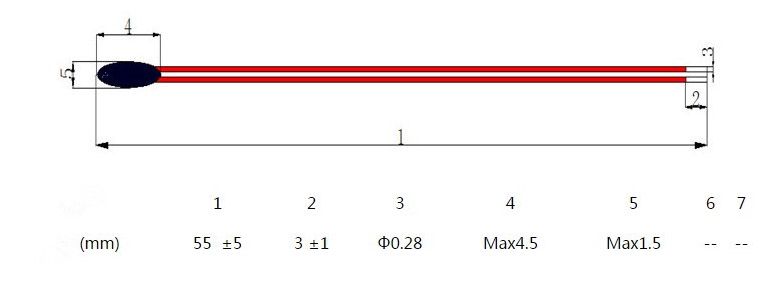

▣结构尺寸：
▣产品规格说明：
| MC- | 52B- | 102- | 3435- | 2 | |
|
①
|
② | ③ | ④ | ⑤ | |
|
其中：
①MC代表深圳市敏创公司。 ②表示漆包线式NTC热敏电阻器。 ③25℃时标准阻值（R25℃）例如：102即R25℃为10KΩ。 ④B值（B25/50℃）例如：3435即B25/50℃为3435K。 ⑤R25℃电阻值精度：1（±1％），2（±2％），3（±3％），5（±5％） |
|||||
| 规格 |
阻值：R25 ℃ （KΩ） |
B值：25 / 50 ℃ （K） |
消散常数 | 热时间常数 | 工作温度范围 |
| MC52B-202-3470/ 3950/3850 | 2 | 3470/3950/3850 |
空气中 ≥2.1mW/℃ |
还是空气 ≤12s |
-40〜+ 150℃ |
| MC52B-502-3270/ 3470/ 3950 | 5 | 3270/3470/3950 | |||
| MC52B-103-3380/3470/3900 | 10 | 3380/3435/3900 | |||
| MC52B-473-3950/4200/4050 | 47 | 3950/4200/4050 | |||
| MC52B-503-3950/ 4200/ 4050 | 50 | 3950/4200/4050 | |||
| MC52B-104-3970/ 4180 | 100 | 4180/3970 | |||
| MC52B-105-4530 | 1000 | 4530 |
▣产品基本参数：
|
阻值（25℃）
|
10k±1％
|
头部直径（mm）
|
1.3毫米
|
|
R公差（％）
|
±1％
|
长度（mm）
|
50毫米
|
|
B值（25/50℃）
|
3435±1％
|
引线
|
漆包线
|
|
耗散（mW /℃）
|
> 0.7（静止空气中）
|
包装
|
塑料包装
|
|
时间常数T（秒）
|
3 - 5S
|
认证
|
ROHS、REACH
|
▣NTC-10K-3435漆包线热敏电阻可靠性数据
| 测试 | 标准 | 测试条件 | ΔR25/ R25（典型值） | 备注 |
| 低温储存 | IEC 60068-2-1 | 储存温度低。温度：-40 Ø℃时间：千小时 | ≤2％ | 没有明显的伤害 |
| 储存在干热 | IEC 60068-2-2 | 储存温度较高。温度：100 Ø C时间：千小时 | ≤2％ | 没有明显的伤害 |
| 储存于潮湿的热，稳态（湿度试验） | IEC 60068-2-3 | 温度：40 直径： C， | ≤2％ | 没有明显的伤害 |
| 湿度：90％-95％RH， | ||||
| 时间：1000小时 | ||||
| 温度循环快 | IEC 60068-2-14 | 1. -40℃/ 30分钟 | ≤2％ | 没有明显的伤 |
▣产品注意事项：
1、工作电流为了使测试更准确，运行电流应尽可能少。建议如下公式：
I = sqrt(0.005δT^ 2 /(B * R)) -----PS。：1.sqrt是平方根2.δ
2、耗散常数，单位为mW /℃
3、T表示开尔文温度
4、B 表示热灵敏度的指数
5、R表示KOHM中的零功率电阻
6、最终电流单位为mA
