用于反转的温度传感器的输出信号，而无需使用精密部件或引用一个独特的电路。反相信号参考用于转换的模数转换器（ADC）参考电压。只需完成电路即可运算放大器和两个分立元件。温度传感器的增益保持在统一为二的增益和用于精密组件的要求相对于传统运放反相电路的结果。

反转的模拟温度传感器的输出（在制造用于温度补偿的电源的信号时，例如），则可能选择反相运算放大器，但这种方法可能需要两个精心挑选的反馈电阻，以满足规定的精度。

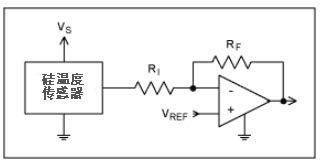

反相运算放大器的噪声增益为2，输出失调电压是单位增益缓冲器的两倍。图1描述了用于反转模拟输出的传统方法，例如温度传感器的模拟输出。它还描绘了单一供应系统，这已经成为常态。作为运算放大器同相输入的参考电压，该电路还需要一个电压源，一个参考电压或一个电阻分压器。

图1.对一对匹配电阻的需求阻碍了经典的反相放大器电路。

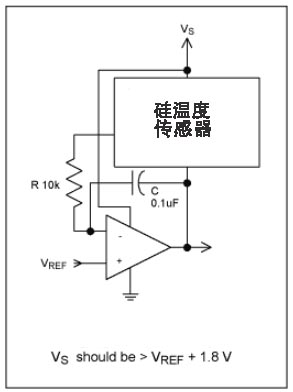

作为替代，图2的电路精确地反转模拟温度传感器的输出，无需精密元件。将传感器输出连接到放大器的反相输入会迫使传感器的接地引脚相对于参考电压摆动负极。因此，在对应于0V的传感器输出的温度下，电路输出等于V REF。电路输出实现温度传感器的比例因子的精确倒数，相对于参考摆动负。当传感器输出为750mV，在25℃（典型的具有500mV的一个10mV的/℃传感器在0℃下偏移），该电路输出为V REF - 750毫伏。元件R和C确保放大器的稳定性。
