P N 1600-10K热敏电阻与温度表

时间:2019-03-11 来源:敏创电子编辑:热敏电阻厂家浏览:次

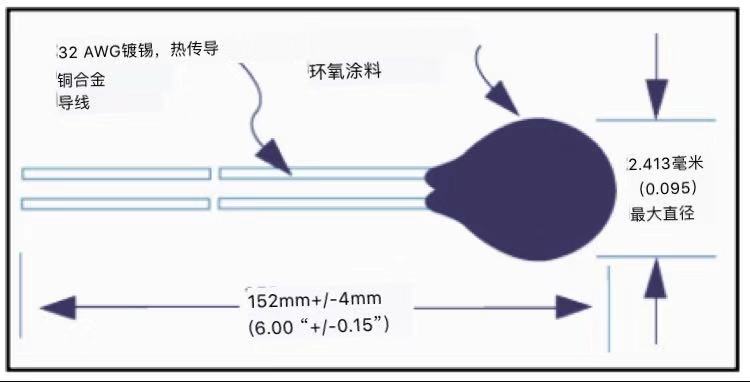

封闭的负温度系数（NTC）热敏电阻，p / n 1600-10K，

通过将温度转换为电阻来工作，电阻降低为

温度升高（因此'负系数'）。

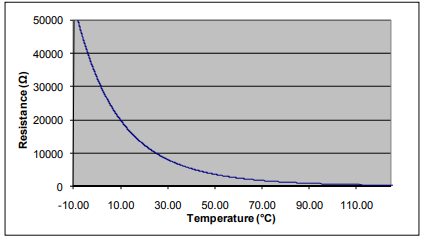

典型电阻与温度关系图

从图中可以看出，热敏电阻的电阻下降得非常快。

在典型的控制范围（0°C至40°C）内，10K热敏电阻具有良好的灵敏度温度变化，这是大多数10K热敏电阻的范围通常使用。

10K热敏电阻可用于更高的温度，但是温度稳定性会更差表现因为灵敏度较低。

Steinhart-Hart 方程

电阻以非线性方式与温度成反比变化。这个

关系可以通过Steinhart-Hart方程准确建模：

其中：
A = 1.12924E-03

B = 2.34108E-04

C = 0.87755E-07

热敏电阻电阻与温度图表

°C	R Val (Ω)	°C	R Val (Ω)	°C	R Val (Ω)	°C	R Val (Ω)	°C	R Val (Ω)
- 80	7,296,874	‐30	176,683	20	12,493.70	70	1,751.60	120	388.59
-79	6,677,205	‐29	166,091	21	11,943.30	71	1,693.00	121	378.44
-78	6,114,311	‐28	156,199	22	11,420.00	72	1,636.63	12	368.59
-77	5,602,677	‐27	146,959	23	10,922.70	73	1,582.41	123	359.05
-76	5,137,343	‐26	138,322	24	10,449.90	74	1,530.28	124	349.79
-75	4,713,762	‐25	130,243	25	10,000.00	75	1,480.12	125	340.82
-74	4,327,977	‐24	122,687	26	9,572.00	76	1,431.87	126	332.11
‐73	3,966,352	‐23	115,613	27	9,164.70	77	1,385.37	127	323.67
-72	3,655,631	‐22	108,991	28	8,777.00	78	1,340.68	128	315.48
-71	3,362,963	‐ 21	102,787	29	8,407.70	79	1,297.64	129	307.53
‐70	3,095,611	‐20	96,974	30	8,056.00	80	1,256.17	130	299.82
‐69	2,851,363	‐19	91,525	31	7,720.90	81	1,216.23	131	292.34
‐68	2,627,981	‐18	86,415	32	7,401.70	82	1,177.75	132	285.08
‐67	2,423,519	‐17	81,621	33	7,097.20	83	1,140.71	133	278.03
‐66	2,236,398	‐16	77,121	34	6,807.00	84	1,104.99	134	271.19
‐65	2,064,919	‐15	72,895	35	6,530.10	85	1,070.58	135	264.54
‐64	1,907,728	‐14	68,927	36	6,266.10	86	1,037.40	136	258.09
‐63	1,763,539	‐13	65,198	37	6,014.20	87	1,005.40	137	251.82
-62	1,631,173	‐12	61,693	38	5,773.70	88	974.56	138	245.74
‐61	1,509,639	‐11	58,397	39	5,544.10	89	944.81	139	239.82
‐60	1,397,935	‐10	55,298	40	5,324.90	90	916.11	140	234.08
-59	1,295,239	‐9	52,380	41	5,115.60	91	888.41	141	228.5
-58	1,200,732	‐8	49,633	42	4,915.50	92	861.7	142	223.08
-57	1,113,744	‐7	47,047	43	4,724.30	93	835.93	143	217.8
-56	1,033,619	‐6	44,610	44	4,541.60	94	811.03	144	212.68
‐55	959,789	‐5	42,314.60	45	4,366.90	95	786.99	145	207.7
-54	891,689	‐4	40,149.50	46	4,199.90	96	763.79	146	202.86
-53	828,865	‐3	38,108.50	47	4,040.10	97	741.38	147	198.15
‐52	770,880	‐2	36,182.80	48	3,887.20	98	719.74	148	193.57
‐51	717,310	‐1	34,366.10	49	3,741.10	99	698.82	149	189.12
‐50	667,828	0	32,650.80	50	3,601.00	100	678.63	150	184.79
‐49	622,055	1	31,030.40	51	3,466.90	101	659.1
‐48	579,718	2	29,500.10	52	3,338.60	102	640.23
-47	540,530	3	28,054.20	53	3,215.60	103	622
‐46	504,230	4	26,687.60	54	3,097.90	104	604.36
‐45	470,609	5	25,395.50	55	2,985.10	105	587.31
‐44	439,445	6	24,172.70	56	2,876.90	106	570.82
‐43	410,532	7	23,016.00	57	2,773.20	107	554.86
-42	383,712	8	21,921.70	58	2,673.90	108	539.44
‐41	358,806	9	20,885.20	59	2,578.50	109	524.51
‐40	335,671	10	19,903.50	60	2,487.10	110	510.06
‐39	314,179	11	18,973.60	61	2,399.40	111	496.08
-38	294,193	12	18,092.60	62	2,315.20	112	482.55
-37	275,605	13	17,257.40	63	2,234.70	113	469.45
-36	258,307	14	16,465.10	64	2,156.70	114	456.76
‐35	242,195	15	15,714.00	65	2,082.30	115	444.48
‐34	227,196	16	15,001.20	66	2,010.80	116	432.58
‐33	213,219	17	14,324.60	67	1,942.10	117	421.06
‐32	200,184	18	13,682.60	68	1,876.00	118	409.9
-31	188,026	19	13,052.80	69	1,812.60	119	399.08
