怎样选择用于浪涌电流限制的NTC热敏电阻

时间:2019-03-12 来源:敏创电子编辑:热敏电阻厂家浏览:次

选择最佳NTC热敏电阻浪涌电流限制器有3个主要标准，适用于以下应用的浪涌抑制器：

·额定电阻（R25）

·额定工作条件下的最大允许连续电流（AC的Imax，DC或RMS值）

·最大电容C T要切换

额定电阻是浪涌电流阻尼的量度。在稳定后的额定工作条件下，在任何情况下都不得超过最大连续电流。否则，该部件可能过热和电过载并因此被破坏。

下图1中所示的测试方法用于指示脉冲强度。电容器C T 通过串联电阻器R放电S和NTC热敏电阻。选择充电电压V C，使得在放电开始时施加到热敏电阻的电压VNTC是345V，对应于（230V +ΔV）×√2。电容C T表示能量吸收能力，因此表示NTC热敏电阻的脉冲强度。

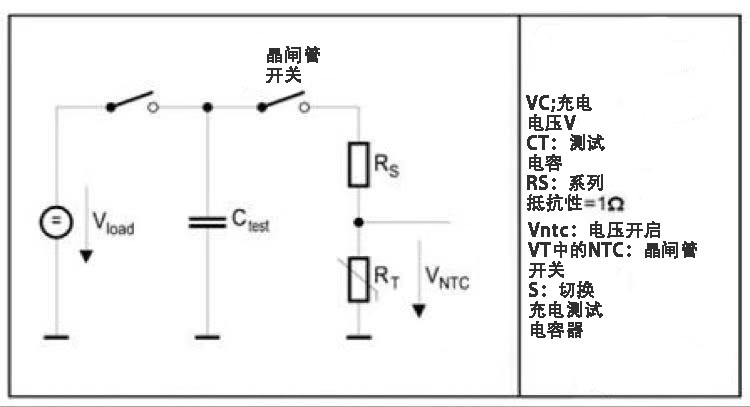

图1评估脉冲的测试电路。

要切换的最大电容表示用于比较导通时刻的电流脉冲的电平和持续时间的标准，在该时刻可以加载浪涌电流限制器而不会造成损坏。

知道电容C T可以缩放NTC热敏电阻，以获得最佳的成本和几何形状（空间要求）。但是，不同的C T.只有在使用等效测试方法确定它们时才能比较这些值（见图1）。

特定的额定电阻R25可以在不同尺寸的盘中实现。这意味着对于相同的R25值，可以获得连续负载和脉冲强度的不同数字。因此，通过参考测试模式，用户可以决定哪种浪涌电流限制器最适合应用。

根据经验，热敏电阻的直径越大，连续操作中的电流越大。这也适用于开启时的能量吸收能力和脉冲强度。

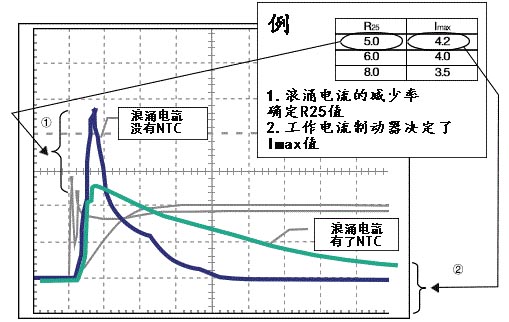

图2导通后浪涌电流限制NTC热敏电阻的典型电流特性

（1）浪涌电流的降低率决定R25值。

（2）工作电流决定Imax值。
