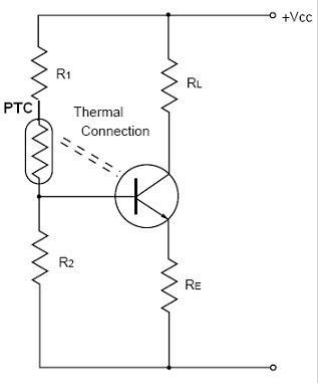

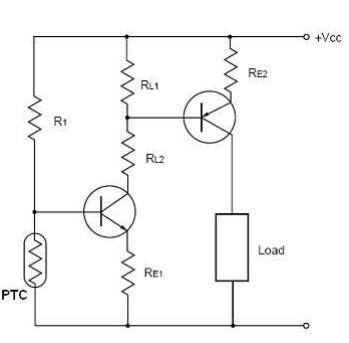

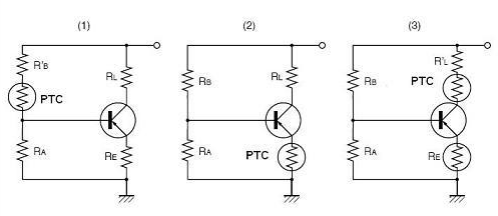

图3用于晶体管温度补偿和保护电路的PTC热敏电阻

两个以上的PTC热敏电阻可以用比较器覆盖多个热点。 图4显示了串联多个PTC热敏电阻的基本电路思路。 当一个PTC热敏电阻至少检测到过热，比较器可以通过耐高温电阻工作特性。

它很容易允许改变一些PTC热敏电阻或感应温度相同的基本电路设计。

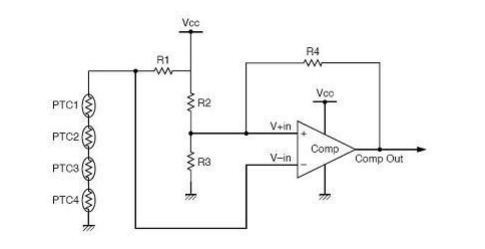

图4用于温度保护的多个PTC热敏电阻


用于电机和变压器的PTC热敏电阻过热传感PTC热敏电阻可用于电机，变压器绕组，轴承的过热检测，

功率晶体管和其他机械。 图5（1）显示了电动机过热检测的一个例子使用继电器。 在常规工作电流较小的情况下，PTC可以直接停止电路热敏电阻。

在较大的常规工作电流的情况下，可以通过使用电路来停止电路PTC热敏电阻带继电器或晶闸管。 在任何一种情况下，PTC热敏电阻都非常易于使用设备，因为它小巧，轻便，并且有两个终端设备。

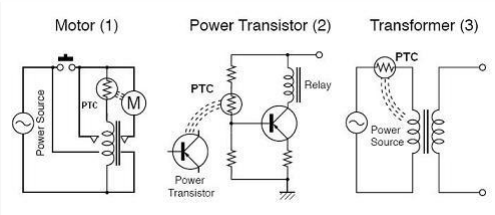

图5用于电机变压器温度保护的PTC热敏电阻

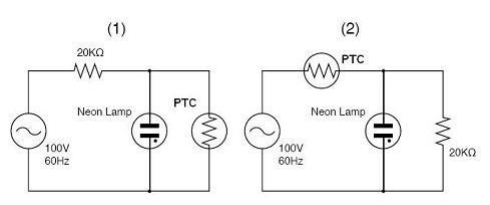

PTC热敏电阻，用于温度指示图6显示了温度指示器的最简单示例。 PTC检测温度热敏电阻。 如果超过目标温度，则氖管亮起。
