BAPI热敏电阻器说明

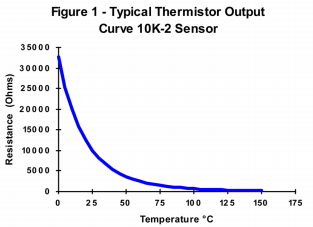

BAPI热敏电阻器是热敏电阻器，以电阻变化大而温度变化小而著称。 需要注意的是，热敏电阻的电阻变化是非线性的。 它遵循热敏电阻制造商提供的预定义曲线。 热敏电阻输出曲线的示例可参见 图1。
热敏电阻器是按照特定的曲线制造的，具有很高的精度。 所有BAPI热敏电阻的标准精度均为±0.2°C，整个商业温度范围为
0至70癈。 BAPI还提供了一个更高精度的传感器，以满足更严格的规格。 在0至70°C的商业温度范围内，超精密[xP]线的初始精度为±0.1°C。 请咨询[XP]系列热敏电阻的供货情况和价格。 两种精度水平都允许互换BAPI热敏电阻，而无需额外补偿控制器。

热敏电阻器规格
热敏电阻器规格

传感器类型	参考资料阻力	操作范围
1.8千	1.8 KΩ @ 25 °C	-55 °C至150 °C
2.2k	2.2 KΩ @ 25 °C	-55°C至150°C
3K**	3 KΩ @ 25 °C	-55°C至150°C
3.3千	3.3 KΩ @ 25 °C	-55°C至150°C
10K-2**	10 KΩ @ 25 °C	-55°C至150°C
10K-3**	10 KΩ @ 25 °C	-55°C至150°C
10K-3(11K)**	5.2 KΩ @ 25 °C	-55°C至150°C
20K**	20 KΩ @ 25 °C	-55°C至150°C
47K型	47 KΩ @ 25 °C	-55°C至150°C
50K	50 KΩ @ 25 °C	-80°C至150°C
100K**	100 KΩ @ 25 °C	-55°C至150°C

3K热敏电阻输出表

°F	°C	欧姆	°F	°C	欧姆	°F	°C	欧姆
-39	-39.44	96941	37	2.78	8510	113	45	1310
-37	-38.33	90108	39	3.89	8050	115	46.11	1255
-35	-37.22	83804	41	5	7619	117	47.22	1202
-33	-36.11	77983	43	6.11	7213	119	48.33	1151
-31	-35	72607	45	7.22	6831	121	49.44	1104
-29	-33.89	67637	47	8.33	6472	123	50.56	1058
-27	-32.78	63041	49	9.44	6134	125	51.67	1014
-25	-31.67	58789	51	10.56	5813	127	52.78	973
-23	-30.56	54851	53	11.67	5513	129	53.89	933
-21	-29.44	51173	55	12.78	5231	131	55	895
-19	-28.33	47795	57	13.89	4965	133	56.11	860
-17	-27.22	44663	59	15	4714	135	57.22	825
-15	-26.11	41756	61	16.11	4478	137	58.33	793
-13	-25	39059	63	17.22	4254	139	59.44	761
-11	-23.89	36553	65	18.33	4043	141	60.56	731
-9	-22.78	34225	67	19.44	3844	143	61.67	703
-7	-21.67	32061	69	20.56	3655	145	62.78	676
-5	-20.56	30047	71	21.67	3477	147	63.89	650
-3	-19.44	28157	73	22.78	3309	149	65	625
-1	-18.33	26414	75	23.89	3150	151	66.11	601
1	-17.22	24790	77	25	3000	153	67.22	578
3	-16.11	23277	79	26.11	2858	155	68.33	556
5	-15	21865	81	27.22	2723	157	69.44	536
7	-13.89	20549	83	28.33	2596	159	70.56	516
9	-12.78	19320	85	29.44	2475	161	71.67	496
11	-11.67	18173	87	30.56	2360	163	72.78	478
13	-10.56	17101	89	31.67	2252	165	73.89	461
15	-9.44	16091	91	32.78	2149	167	75	444
17	-8.33	15155	93	33.89	2051	169	76.11	428
19	-7.22	14280	95	35	1959	171	77.22	413
21	-6.11	13461	97	36.11	1871	173	78.33	398
23	-5	12694	99	37.22	1788	175	79.44	384
25	-3.89	11975	101	38.33	1709	177	80.56	370
27	-2.78	11302	103	39.44	1634	179	81.67	357
29	-1.67	10671	105	40.56	1562	181	82.78	345
31	-0.56	10079	107	41.67	1494	183	83.89	333
33	0.56	9519	109	42.78	1430	185	85	321
35	1.67	8999	111	43.89	1368	187	86.11	310
