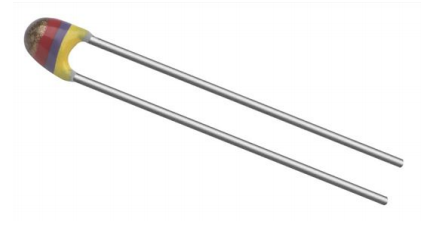

描述
特征
•宽温度范围内的精度
•长寿命，高稳定性
•出色的性价比
应用
•温度测量，传感和控制，
工业和消费者的温度补偿
电子产品
安装
通过焊接在任何位置。
不适用于盆栽应用。
快速参考数据
| 参数 | 价值 | 单位 | |
| 25°C时的电阻值 | 3.3至470K | W | |
| 公差开 R25-价值 | ±2； ±3； ±5 | % | |
| b25/85-价值 | 2880至4570 | K | |
| B上的公差25/85-价值 | ±0.5至±3 | % | |
|
工作温度范围: 零功耗时； 连续 零功耗时； 短期内 |
-40至+125 £150 |
°C | |
| 响应时间（机油） | »1.2 | S | |
|
热时间常数 t （仅供参考） |
15 | S | |
|
耗散系数 d （仅供参考） |
7 8.5 （对于 R25-价值 £680 W） |
兆瓦/千瓦 | |
|
最大功耗 55°C时 |
500 | 兆瓦 | |
|
气候类别 （LCT/UCT/天） |
40/125/56 | - | |
| 重量 | »0.3 | G |

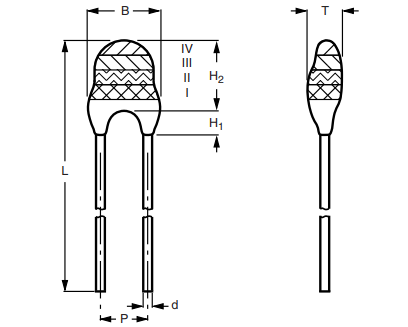

尺寸以毫米为单位
降低和温度公差
注意
•零功率被视为最大测量功率。 最大值的1％
功率。
相关类型的物理尺寸（所有尺寸以毫米为单位）
| R25-VALUE | BMAX. | d | H1 | H2 MAX. | L | P | TMAX. | |
| MIN. | MAX. | |||||||
| 3.3 W to 220 W | 5 | 0.6 ± 0.06 | 1 | 4 | 6 | 24 ± 1.5 | 2.54 | 4 |
| 330 W to 470 kW | 3.3 ± 0.5 | 0.6 ± 0.06 | 1 | 3 | 6 | 24 ± 1.5 | 2.54 | 3 |

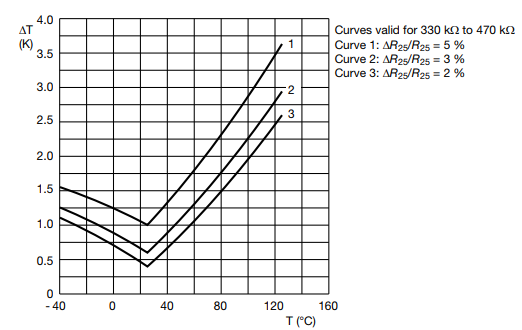

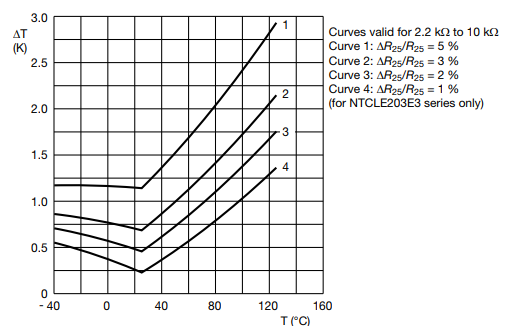

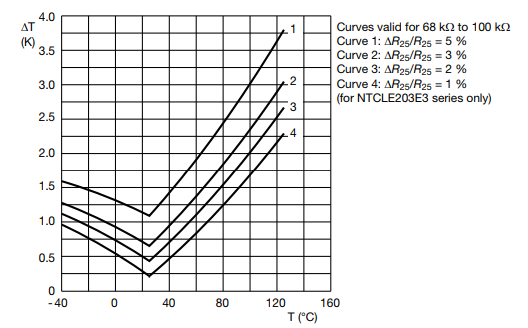

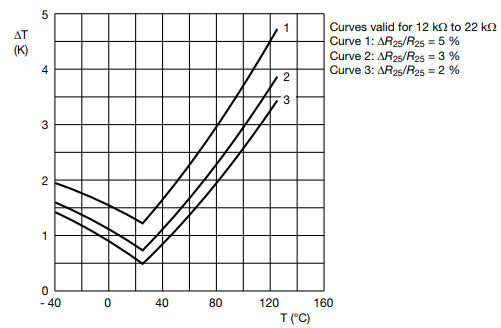

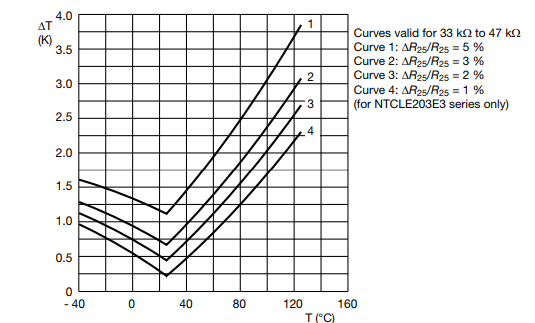

温度偏差作为一种功能环境温度
转换价值和容忍度
这些热敏电阻对B值的容差很小，其结果提供了非常小的容差在很宽的温度范围内的标称电阻值。 对于这个原因R = f（T）的常用图形被替换为中间温度表的电阻值，与一个公式一起计算特征高精度。
确定名义抵抗值的参数
| 数量 | B25/85 | NAME | TOL. B(%) | A | B(K) | C(K2 ) | D(K3 ) | A1 | B1（K-1） | C1(K-2) | D1(K-3) | |||
| (K) | ||||||||||||||
| 1 | 2880 | Mat O. with | 3 | -9.094 | 2251.74 | 229098 | -2.74E+07 | 3.35E-03 | 3.50E-04 | 2.10E-06 | 4.26E-07 | |||
| Bn = 2880K | ||||||||||||||
| 2 | 2990 | Mat P. with | 3 | -10.2296 | 2887.62 | 132336 | -2.50E+07 | 3.35E-03 | 3.42E-04 | 4.96E-06 | 4.36E-07 | |||
| Bn = 3990K | ||||||||||||||
| 3 | 3041 | Mat Q. with | 3 | -11.1334 | 3658.73 | -102895 | 5.17E+05 | 3.35E-03 | 3.35E-04 | 3.68E-06 | 7.05E-07 | |||
| Bn = 3041K | ||||||||||||||
| 4 | 3136 | Mat R. with | 3 | -12.4493 | 4702.74 | -402687 | 3.20E+07 | 3.35E-03 | 3.24E-04 | 2.66E-06 | -2.70E-07 | |||
| Bn = 3136K | ||||||||||||||
| 5 | 3390 | Mat S. with | 3 | -12.6814 | 4391.97 | -232807 | 1.51E+07 | 3.35E-03 | 2.99E-04 | 2.14E-06 | -5.67E-09 | |||
| Bn = 3390K | ||||||||||||||
| 6 | 3528 (1) | Mat I. with | 0.5 | -12.0596 | 3687.667 | -7617.13 | -5.91E+06 | 3.35E-03 | 2.91E-04 | 1.63E-06 | 7.19E-08 | |||
| 3528 (2) | Bn = 3528K | -21.0704 | 11903.95 | -2504699 | 2.47E+08 | 3.35E-03 | 2.93E-04 | 3.49E-06 | -7.71E-07 | |||||
| 7 | 3560 | Mat H. with | 1.5 | -13.0723 | 4190.574 | -47158.4 | -1.20E+07 | 3.35E-03 | 2.88E-04 | 4.12E-06 | 1.79E-07 | |||
| Bn = 3560K | ||||||||||||||
| 8 | 3740 | Mat B. with | 2 | -13.8973 | 4557.725 | -98275 | -7.52E+06 | 3.35E-03 | 2.74E-04 | 3.67E-06 | 1.38E-07 | |||
| Bn = 3740K | ||||||||||||||
| 9 | 3977 | Mat A. with | 0.75 | -14.6337 | 4791.842 | -115334 | -3.73E+06 | 3.35E-03 | 2.57E-04 | 2.62E-06 | 6.38E-08 | |||
| Bn =3977K | ||||||||||||||
| 10 | 4090 | Mat C. with | 1.5 | -15.5322 | 5229.973 | -160451 | -5.41E+06 | 3.35E-03 | 2.52E-04 | 3.51E-06 | 1.11E-07 | |||
| Bn = 4090K | ||||||||||||||
| 11 | 4190 | Mat D. with | 1.5 | -16.0349 | 5459.339 | -191141 | -3.33E+06 | 3.35E-03 | 2.46E-04 | 3.41E-06 | 1.03E-07 | |||
| Bn = 4190K | ||||||||||||||
| 12 | 4370 | Mat E. with | 2.5 | -16.8717 | 5759.15 | -194267 | -6.87E+06 | 3.35E-03 | 2.37E-04 | 3.59E-06 | 1.26E-07 | |||
| Bn = 4370K | ||||||||||||||
