如何使用电阻颜色代码计算器
您是否在阅读电阻色码时遇到问题?如果你的答案是肯定的,那么这个工具是专门为你设计的!我们的电阻颜色代码计算器是一个方便的工具,用于读取碳成分电阻,无论是4波段,5波段还是6波段类型。
要使用此工具,只需单击特定颜色和数字,然后观察电阻器图示上的实际波段如何变化。电阻值与容差和温度系数一起显示在下面的字段中。
电阻带颜色
如上所示,碳成分电阻器可具有4至6个带。与4波段类型相比,5波段电阻器更精确,因为包含第三个有效数字。6波段电阻器类似于5波段电阻器,但包括温度系数波段(第6波段)。
|
4频段 |
5频段 |
6频带 |
1号带 |
第一位有效数字 |
第一位有效数字 |
第一位有效数字 |
2号带 |
第二位有效数字 |
第二位有效数字 |
第二位有效数字 |
3号带 |
乘数 |
第三位数字 |
第三位数字 |
4号带 |
公差 |
乘数 |
乘数 |
5号带 |
N / A |
公差 |
公差 |
6号带 |
N / A |
N / A |
温度系数 |

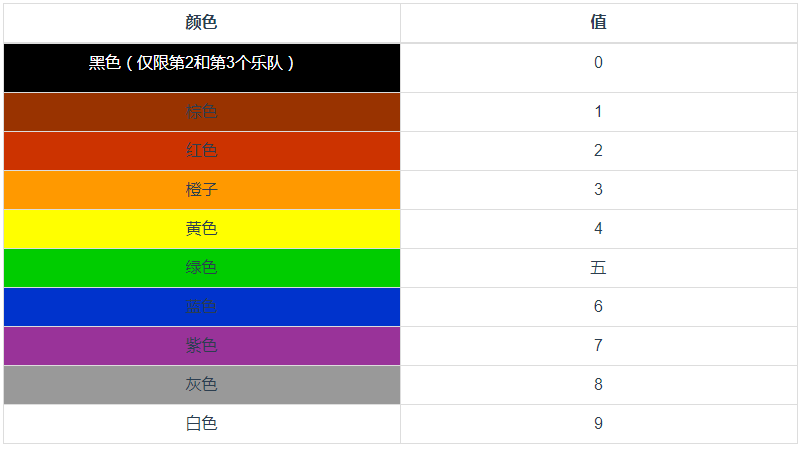

如果对于4波段类型,则每个颜色表示从第1波段到第2波段,对于5波段和6波段类型,每个颜色代表第1到第3波段。
创建助记符以便容易记住颜色的序列。最流行的助记符是“ Big Boys Race Our Young Girls But Violet Generally Wins”,其中每一个字的第一个字母对应于颜色的第一个字母。

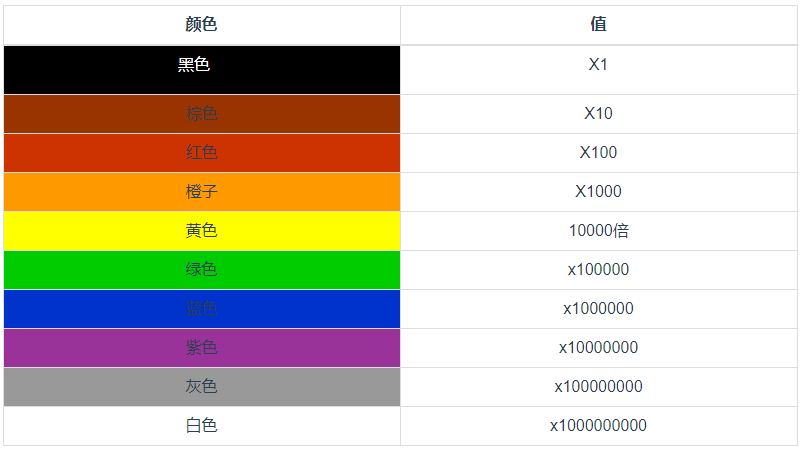

如果在3频段类型的第3频段或5频段和6频段类型的第4频段上找到颜色,则它是乘数。
请注意,零的数量等于上一个表中的颜色数。

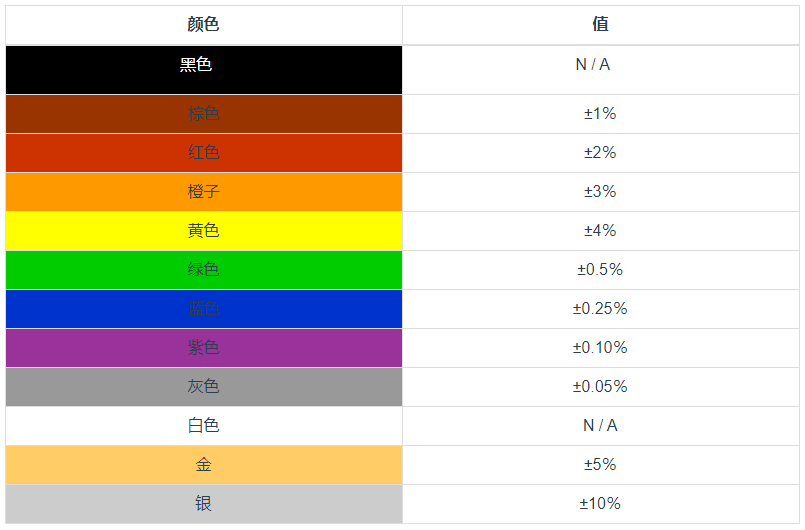

第四个波段(或5波段和6波段的第5个波段)表示公差值。这里添加了两种颜色(金色和银色)。
6频段电阻的第6频段是温度系数。这表示当温度变化时电阻器的实际电阻值变化多少。
颜色代码例外
带有第四带金或银的5带电阻器
带有第四个银或金带的五个带电阻器例外,用于特定或较旧的电阻器。前两个波段代表有效数字,第三个波段是乘法因子,第四个波段是公差,第五个波段是温度系数(ppm / K)。
偏见的颜色
为了防止金属和其他颗粒进入高压电阻器的涂层,金和银带通常被黄色和灰色带代替。
单个黑带或零欧姆电阻器
电阻器上的单个黑带称为零欧姆电阻器。基本上,它是用于连接印刷电路板(PCB)上的迹线的导线链接,其以与电阻器相同的物理封装格式封装。该封装允许使用通常用于放置其他电阻器的相同设备将零欧姆电阻器放置在电路板上。
