电池组充电控制板采用NTC热敏电阻作为温度传感器的案例
所有充电电池组和锂电池必须由智能充电电路进行控制和保护，因为来自电池的手机的电力必须在低温和高温运行的各种环境中工作。
作为优选的温度检测装置，NTC热敏电阻用于保护电路。根据电池系统，NTC热敏电阻可以检测不同目的的环境温度。特别是对于快速充电，必须测量环境温度，因为不是所有的电池都允许在热和冷温度区域充电。根据电池的化学性质，电池组制造商建议通常采用0℃至45℃的充电温度，缓慢充电，5℃〜10℃，高达45℃，快速充电。NTC热敏电阻是智能充电控制单元的一部分，确保环境温度在允许快速充电的范围内。在充电期间，NTC热敏电阻反复测量温度5至10秒，并可以在充电周期结束时检测电池电池的温度升高或由异常充电条件引起的沉淀。
在放电过程中，NTC热敏电阻还对电压测量进行温度补偿，有助于测量电池中的剩余电量。在充电循环结束时的温度或由异常充电条件引起的沉淀。在放电过程中，NTC热敏电阻还对电压测量进行温度补偿，有助于测量电池中的剩余电量。在充电循环结束时的温度或由异常充电条件引起的沉淀。在放电过程中，NTC热敏电阻还对电压测量进行温度补偿，有助于测量电池中的剩余电量。

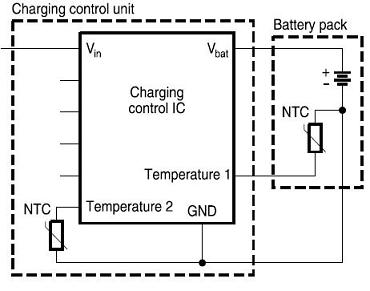

使用NTC热敏电阻作为温度传感器的电池组的充电控制单元的示意图
