在符合锂离子电池的电池充电器,为NiMH单AA电池充电器铺设PCB,放置读取电池的NTC热敏电阻的位置充电过程中的温度。

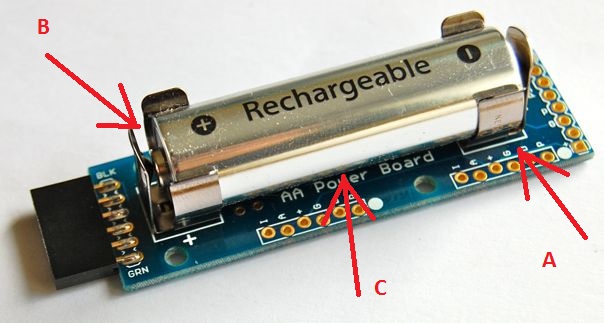

我打算放下电池座,如下图所示。持有者是Keystone 92型。红色箭头代表可以放置热敏电阻的位置。
电池座和潜在放置热敏电阻的地方
放置热敏电阻,使其与电池单元达到最佳的热接触,但AVR450应用笔记根本不提及NTC放置。看看AN上显示的板,NTC也不存在。它们在板外部,因为设计允许通过使用外部电池座使用不同的电池组和化学物质。我也搜索过网络,但找不到任何相关内容。
使用的这些镀锡保持架具有高导热性,因此将处于与电池相似的温度。实际上不用太过考虑充电时电池的温度是否均匀分布在整个电池中。只要与充电电池紧密接触,热敏电阻放置在什么地方并不重要,因为充电时电池的温度会一致。
电池充电器中放置热敏电阻时会遇到的疑问:
应该在哪里放置热敏电阻?
应该将其与负极(位置A)或正极(位置B)电池座端子接触吗?
应该在电池中间附近放置热敏电阻(位置C)?
我应该怎么做才能确保电池和热敏电阻之间良好的热接触?
应该用热粘贴或类似的东西吗?
使用如下图所示的热敏电阻可以吗?
或者没有有更适合的热敏电阻封装?
