什么是热敏电阻？

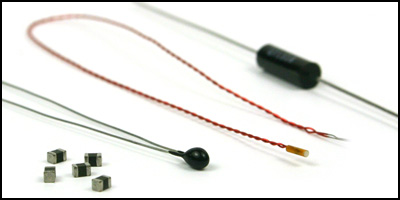

热敏电阻（热敏电阻）是固态电子设备，用于检测用于温度测量，控制和补偿电路的热环境变化。QTI制造商的温度传感器由两种基本的热敏电阻技术组成：

负温度系数（NTC）

负温度系数（NTC）热敏电阻随着环境温度的升高呈现非线性，降低的电阻。相应地，NTC热敏电阻在环境温度降低的情况下表现出非线性增加的电阻。NTC热敏电阻指数和反向电阻/温度（R / T）特性提供精确，可重复的热传感，具有现场可互换性。

正温度系数（PTC）

正温度系数（PTC）热敏电阻随着环境温度的升高呈现线性增加的电阻。相应地，PTC热敏电阻随着环境温度的降低呈现线性，降低的电阻。PTC热敏电阻线性和比例电阻/温度变化（R / T）提供了简单可靠的热管理。

经常问的问题

什么是NTC热敏电阻？

“热敏电阻”一词来源于短语“敏感电阻”，“NTC”表示负温度系数。这意味着NTC热敏电阻在其电阻和体温之间具有反比关系。

如果NTC热敏电阻具有非线性温度特性，难以使用？

不，虽然这种电阻/温度（R / T）特性是非线性的，但它是可预测的，可重复的，并且可以根据严格的规格再现。由于QTI优越的热敏电阻技术和电子仪器的改进，NTC热敏电阻特性的非线性不再对设计工程师构成困难。

NTC热敏电阻是什么材料制成的？

NTC热敏电阻是由金属氧化物（如锰，镍，钴，铜和/或铁）的组成制成的小而坚固的陶瓷半导体。每个NTC热敏电阻组合物或混合物具有特定比例的金属氧化物，其定义了热敏电阻的物理尺寸，R / T曲线及其在25℃下的电阻。

由于电阻随温度变化，NTC热敏电阻如何规定？

热敏电阻的电阻值通常在25°C（简写为“R25”）。用于热敏电阻应用的最常见的R25值在100欧姆和100千欧之间。可以产生低至50欧姆和高达1兆欧的其他R25值，并且可以规定25℃以外的温度点的电阻值。

NTC热敏电阻对温度变化敏感吗？

NTC热敏电阻也表现出相对较大的电阻与温度的变化，通常为-3％至-6％/℃，与其他温度传感器相比，可提供更高的灵敏度或信号响应。作为热电偶和RTD。

描述NTC热敏电阻R / T特性的最佳工具是什么？

总的来说，Steinhart-Hart方程是内插NTC热敏电阻R / T曲线特性的最有用的工具。Steinhart-Hart方程是一个三阶多项式，它为-80°C至260°C温度范围内的特定温度范围提供了极好的曲线拟合。

老化如何影响热敏电阻的稳定性？

“温度漂移”是一种特定类型的漂移，其中漂移在所有暴露温度下的温度相同。例如，在0℃，40℃和70℃（即使在每种情况下是不同的电阻百分比变化）中表现出-0.02℃偏移的热敏电阻将呈现温度漂移。温度漂移：（1）根据热敏电阻类型和暴露温度，以不同的速率随时间发生，（2）一般来说，随着暴露温度的升高而增加。大多数漂移是温度测量。

如果我的应用超出了温度等级，会发生什么？

高于和低于工作范围的间歇性温度入侵不会影响长期生存能力。封装的环氧树脂通常开始在150℃下分解，焊料附着导致热敏电阻体通常在约180℃下回流。任何一种情况都可能导致热敏电阻故障。

热敏电阻ESD敏感吗？

按照MIL-DTL-39032E，表1中，热敏电阻的定义不是ESD敏感的。

热敏电阻的分辨率是多少？

热敏电阻的分辨率没有限制。限制在电子学中需要测量到指定的分辨率。在确定指定分辨率下的测量精度时，也存在限制。

QTI热敏电阻符合RoHS标准？

（如果我不想要一个无铅零件怎么办？）QTI维护两条独立的生产线，以满足客户的具体环境需求。一条线专用于符合RoHS标准，另一条是用于军事，航空航天和医疗应用的传统锡/铅部件。

线的长度是否影响热敏电阻的精度？

使用热敏电阻，如果导线电阻是总电阻的相当大的百分比，则可以选择较高的基极电阻。一个例子就是一个100欧姆的热敏电阻与一个50,000欧姆的热敏电阻，10“的24 AWG导线。总线电阻= 10'×2线×0.02567欧姆/英尺= 0.5134欧姆。
